바코드프린터 제조사인 Zebra 에서 생산하는 바코드프린터에 사용하는 프로그래밍 언어를 Zebra Programming Language, 줄여서 ZPL 이라고 합니다.

ZPL을 사용하여 바코드를 인쇄하는 방법을 알아 보겠습니다.

---

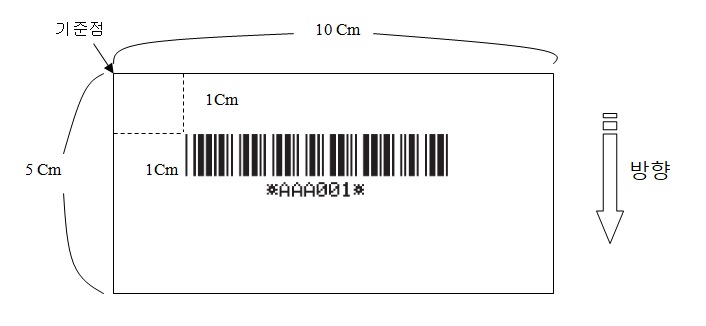

위 그림 같이 가로 10cm 세로 5cm 인 라벨에 기준점으로부터 X축(가로방향) 으로 1cm Y축(세로방향) 으로 1cm 위치한 곳에 Code39 형식의 1차원 바코드를 인쇄하겠습니다.

​

^XA

^FO80,80^B3^FDAAA001^FS

^XZ

위와같이 명령어를 구성하여 프린터로 전송하면 됩니다.

명령어를 하나씩 알아보겠습니다.

---

형식 : ^XA

명령어 시작을 알리는 명령어 입니다.

이 명령어 뒤에 붙는 다른 속성값 없이 단독으로 사용됩니다.

​

[ ^FO80,80^B3^FDAAA001^FS ]

형식 : ^FO x,y

인쇄할 항목의 x축, y축을 정의 합니다.

x : X축의 Dot 위치를 입력합니다. 입력 범위 0-32000

y : Y축의 Dot 위치를 입력합니다. 입력 범위 0-32000

​

[ ^FO80,80,^B3^FDAAA001^FS ]

형식 : ^Bx

바코드 종류를 선택합니다.

x : 1~9, A~Z

아래 바코드표를 보면 3은 Code 39 인것을 알 수 있습니다.

*바코드 형식에 따라 회전, 높이등 추가적인 속성들을 설정할 수 있습니다.

자세한 속성값 들은 ZPL 명령어 참조문서를 확인해야 합니다.

​

* 바코드 표

x 값	바코드 종류
1	Code 11
2	Interleaved 2 of 5
3	Code 39 Bar Code
4	Code 49 Bar Code
7	PDF417 Bar Code
8	EAN-8
9	UPC-E
A	Code 93 Bar Code
B	CODABLOCK Bar Code
C	Code 128 Bar Code
D	UPS MaxiCode Bar Code
E	EAN-13
F	Micro-PDF417 Bar Code
I	Industrial 2 of 5
J	Standard 2 of 5
K	ANSI Codabar Bar Code
L	Logmars Bar Code
M	MSI Bar Code
P	Plessey Bar Code
Q	QR Code Bar Code
S	Bar Code
U	UPC-A Bar Code
X	Data Matrix Bar Code
Z	POSTNET Bar Code

[ ^FO80,80,^B3^FDAAA001^FS ]

형식 : ^FD data ^FS

^FD 명령어는 ^FS 명령어와 한쌍으로 이루어 집니다.

^FD 명령으로 인쇄할 데이터 시작을 알립니다. 이 명령 뒤에 데이터를 입력한 후 ^FS 명령어로 데이터 입력이 끝났음을 선언 합니다.

​

형식 : ^XZ

명령어 끝을 알리는 명령어 입니다.

이 명령어 뒤에 붙는 다른 속성값 없이 단독으로 사용되고 이 명령어를 마지막으로 모든 작업이 끝납니다.



ZPL을 사용하여 텍스트 데이터 인쇄하는 방법을 알아보았습니다.
