TFG30F20W 울트라와이드 200 게이밍 모니터를 NB정품 F80(A2) 모니터암에 연결 했습니다.

반응형

몇일 전 기존 사용하던 LG 울트라와이드 60Hz 모니터를 처분하고 TFG30F20W 울트라와이드 200Hz 게이밍 모니터를 당근에서 구입했습니다. 30인치 21:9 커브드 화면이라 컴퓨터 책상이 꽉찹니다.

---

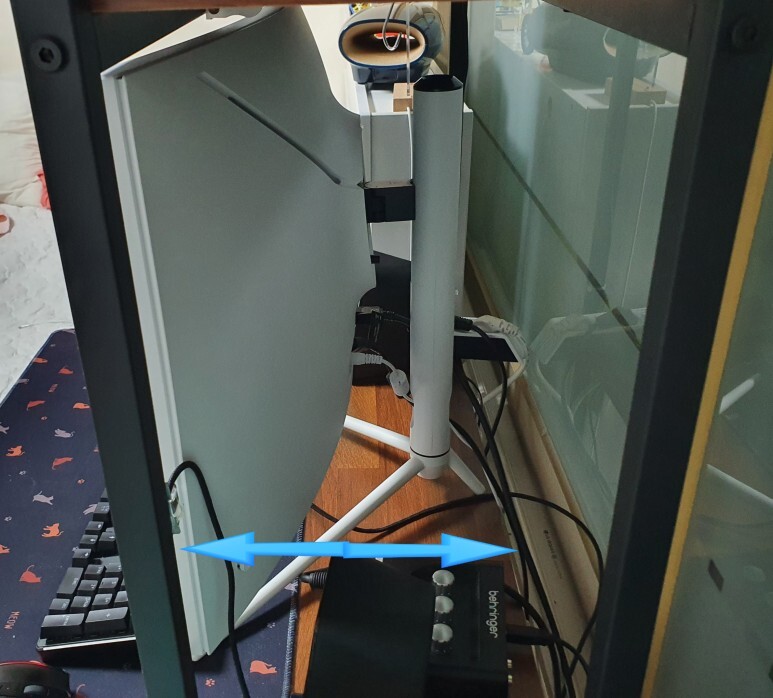

그런데 모니터가 앞으로 너무 튀어 나오네요.

모니터 기본 스탠드 대신 모니터암에 연결해서 모니터 위치를 뒤로 밀기로 결정하고 모니터암을 열심히 검색한 끝에 NB 공식수입사 NB정품 F80(A2) 모니터암 2022년형 제품을 지마켓에서 구입했습니다.

---

주문한 모니터 암 F80(A20)이 도착 했습니다.

기본 박스에 별도 외포장 없이 보내주네요.

박스위에 택배운송장이 붙어있는 검정봉투가 붙어 있습니다.

---

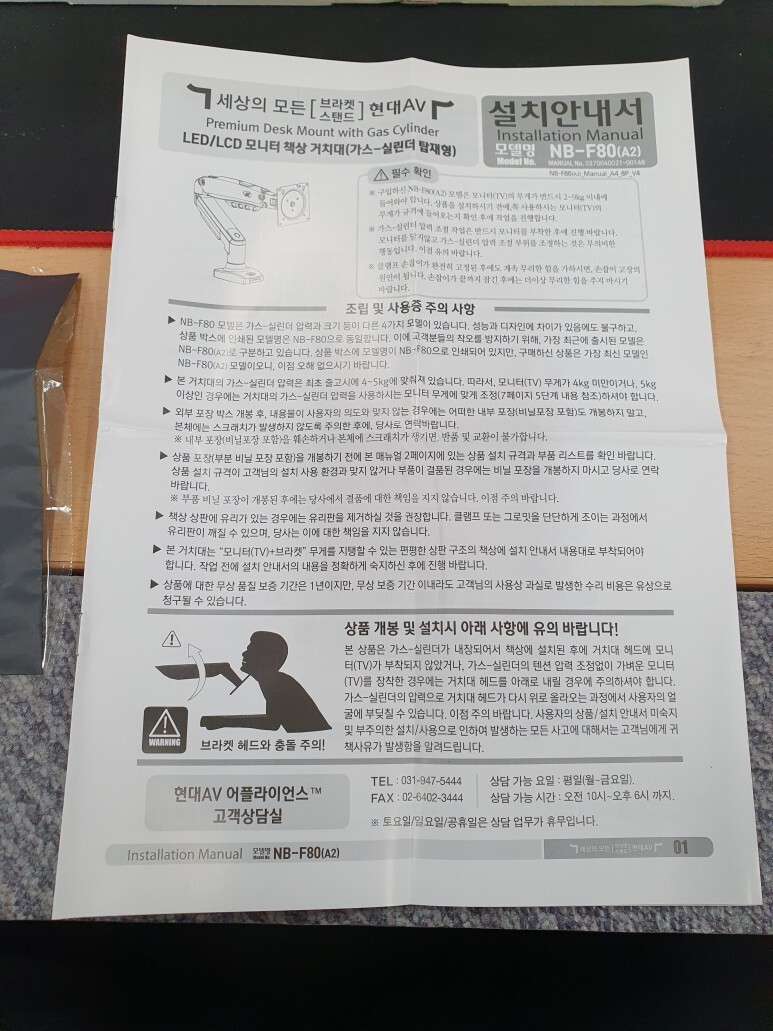

검정 봉투안에는 한글로된 설치안내서가 들어 있습니다.

---

​

박스 외관 모습 입니다.

---

박스안에 중문, 영문, 박스 밖 검은 봉투에 들어있던 한글 설명서까지 3가지 언어로 설명서가 제공 됩니다.

---

부품들은 개별 비닐포장 되어 있습니다.

---

박스에서 내용물을 다 꺼냈습니다.

---

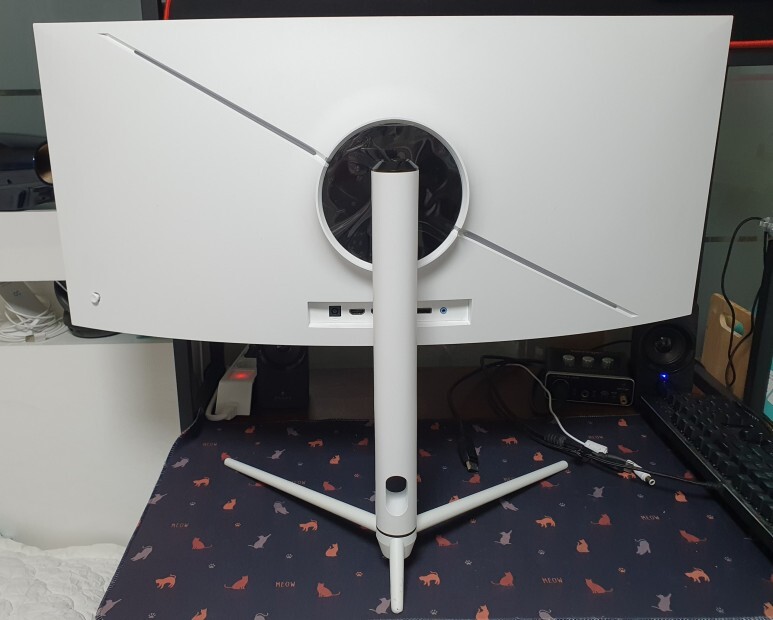

기본 스탠드를 분리하기 위해 모니터를 꺼냈습니다.

---

스탠드를 분리하려면 버튼을 위로 올리고 분리하면 됩니다.

---

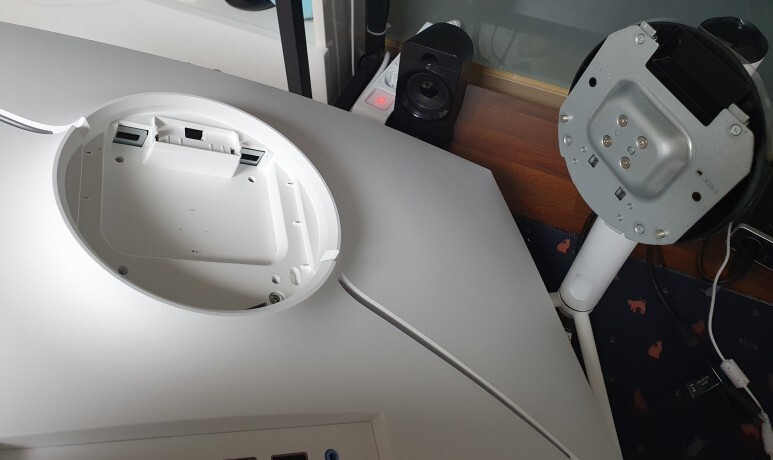

이렇게 분리가 됩니다.

---

TFG30F20W 모니터는 벽걸이용 베사홀 커버를 장착해야 모니터암을 연결할 수 있습니다.

당근으로 구입할때 베사홀 커버는 받지 못해서 한성컴퓨터에 문의하여 구입했습니다.

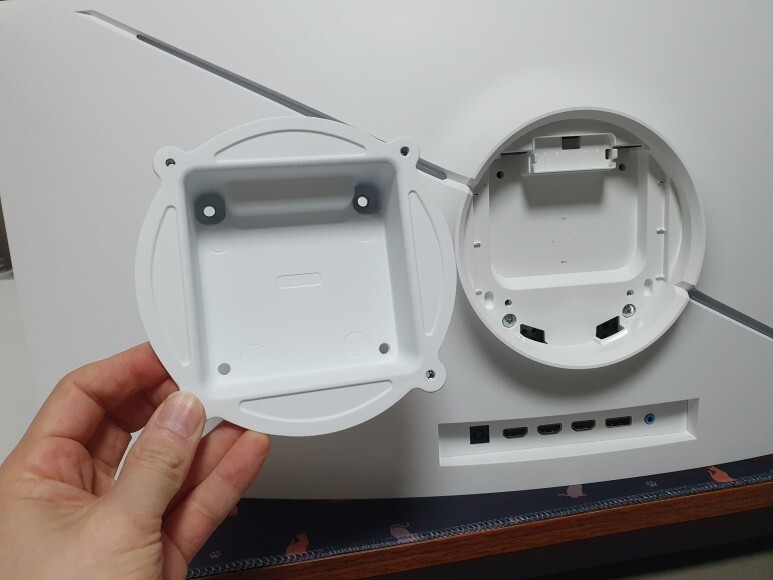

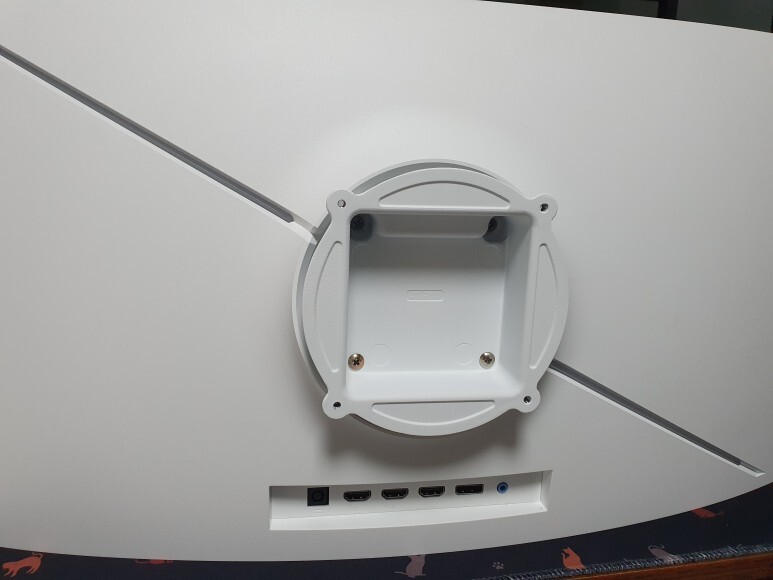

이 베사홀 커버를 모니터 스탠드 제거한 부분에 장착해야 합니다.

---

한성컴퓨터에서 벽걸이용 베사홀 커버를 보내줄때 볼트는 안보내줍니다.

공구통을 뒤져서 대충 사이즈 맞는 볼트 4개를 찾아 사용했습니다.

이제 모니터는 준비가 끝났으니 모니터 암을 설치하겠습니다.

---

첫번째로 책상에 고정하는 바닥판을 조립하기 위한 부품을 모았습니다.

---

볼트와 육각렌치를 사용하여 부품을 단단하게 고정합니다.

---

설명서 그림대로 되는지 확인해 봤습니다.

---

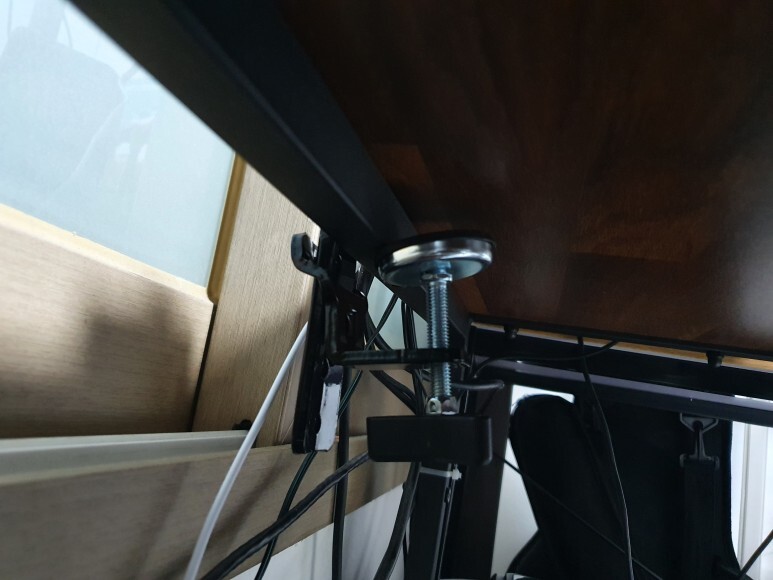

첫번째 문제 발생!! 고정판을 조이는 부분이 철재 프레임에 걸려서 장착할 수 없는 상황 입니다.

---

프레임 높이가 2cm 정도 되는데 비슷한 사이즈의 나무판을 잘라서 높이를 맞추어 해결했습니다.

---

문제가 있었지만 잘 해결되서 베이스판 설치가 완료되었습니다.

---

첫번째 기둥은 어려움 없이 쉽게 장착 되었습니다.

---

육각렌치로 빠지지 않도록 무드볼트를 조여 줍니다.

설명서에 너무 꽉 조이지 말라고 되어 있어서 약간 저항이 생길 정도로만 조였습니다.

---

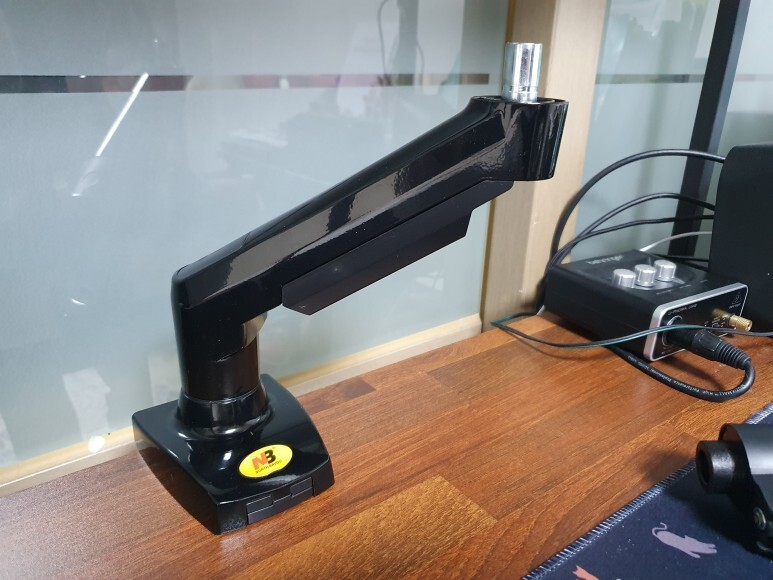

두번째 기둥도 쉽게 연결 했습니다.

동그라미 부분 무드볼트도 첫번째 기둥처럼 육각렌치로 빠지지 않고 약간 저항이 있는 정도로 조여줍니다.

---

이제 모니터 암에 걸수 있도록 모니터 상단부에 볼트를 약간 튀어나오게 장착합니다.

---

모니터 암에 연결한 볼트를 끼웁니다.

---

그리고 아래 쪽 부분에 볼트를 연결합니다. 그런데 두번째 문제가 발생합니다.

동봉되어 있는 볼트가 길어서 끝까지 채우면 모니터에 닿아 모니터가 손상되는 문제가 생깁니다.

또다시 공구함을 뒤져서 짧은 볼트를 겨우 2개 찾아 해결했습니다.

---

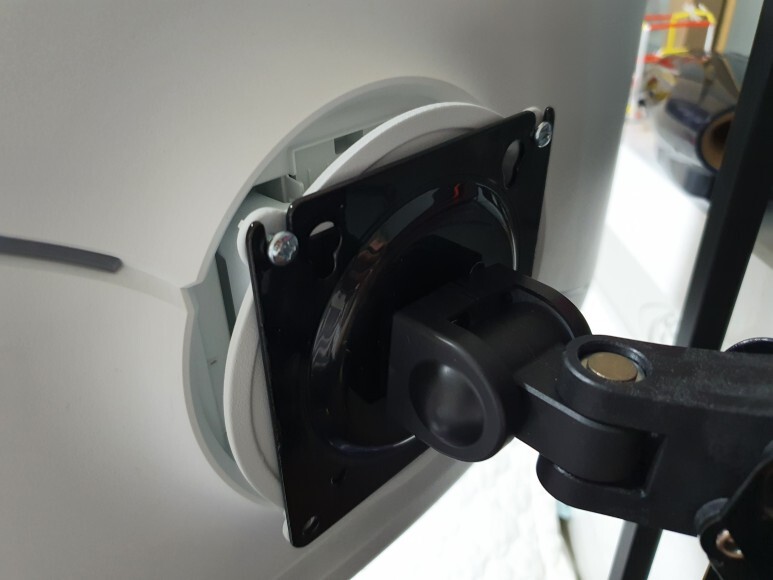

위쪽은 볼트가 튀어나온 것이 보이고 아래는 볼트가 튀어나오지 않았습니다.

---

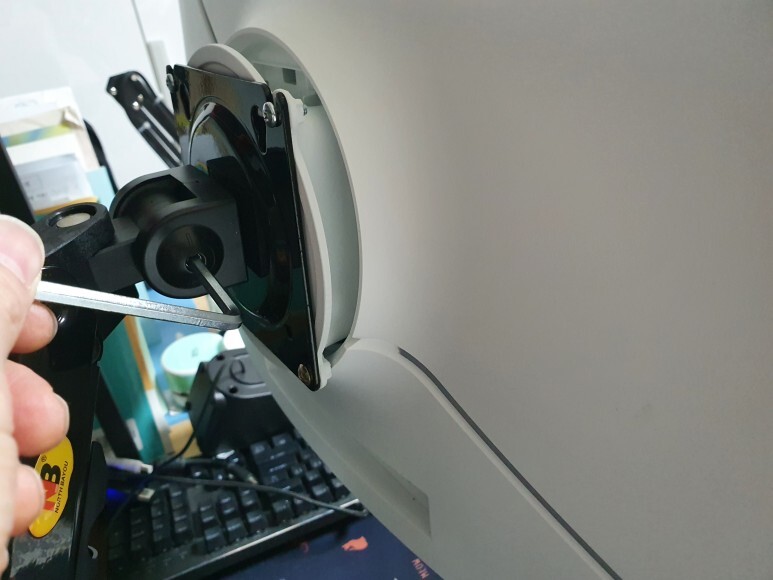

모니터 상하 각도 조정부위가 부드럽게 잘 작동하도록 육각렌치로 텐션을 조정합니다.

---

모니터 상하 조정시 원하는 위치에 잘 고정되도록 육각렌치로 텐션을 조정합니다.

---

텐션 조정이 다 끝났습니다. 원하는 위치로 이동했을때 고개를 숙이거나 서서히 내려가거나 올라가거나 하지 않고 잘 머물러 있습니다.

---

케이블을 연결하고 케이블 정리함으로 밀어 넣어 정리합니다.

---

설치가 끝났습니다.

---

모니터가 뒤로 많이 이동했습니다.

---

좁았던 책상에 공간의 여유가 생겼습니다.

설치가 잘 되어 아주 만족합니다.

모니터암 설치를 고려 하시는 분들에게 도움이 되셨으면 좋겠습니다.
