PRIMERA 반자동 원형 라벨부착기 AP362 라벨 2장 부착하는 방법





PRIMERA 반자동 원형 라벨부착기 AP362 는 라벨을 연속으로 2장 부착하는 기능이 있습니다.

어떻게 설정하는지 방법을 알아보겠습니다.

​





원형 병에 필요에 따라 라벨을 앞, 뒷면에 붙여야 하는 경우가 있습니다.

​

​

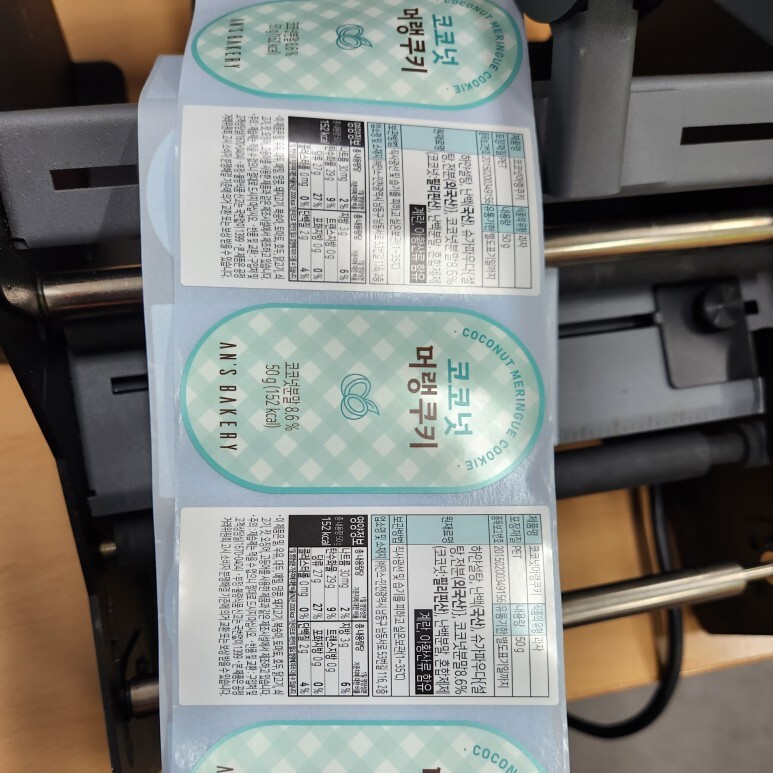

이 경우 인쇄된 롤 라벨도 첫번째 라벨과 두번째 라벨이 위에 있는 사진과 같이 번갈아 인쇄 되어있어야 합니다.

​

​

* 인치, 미터 단위 설정

AP362 는 인치와 미터 2가지 길이 단위법을 사용합니다.

여기서 설명하는 내용은 미터 길이단위로 설명합니다.

먼저 인치, 미터 길이단위 변경하는 방법부터 알아보겠습니다.

​

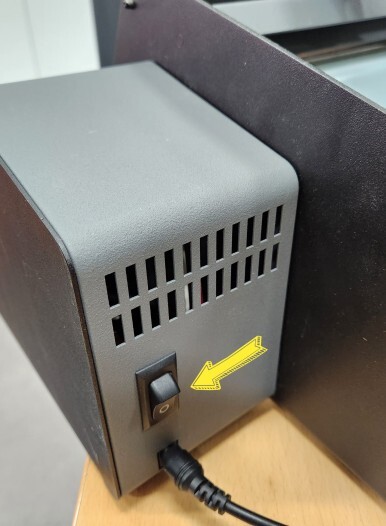

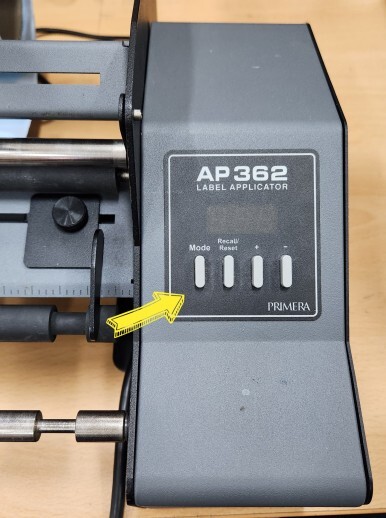

전면에 있는 버튼과 뒷면에 있는 전원 스위치를 사용하여 설정을 합니다.

​

​

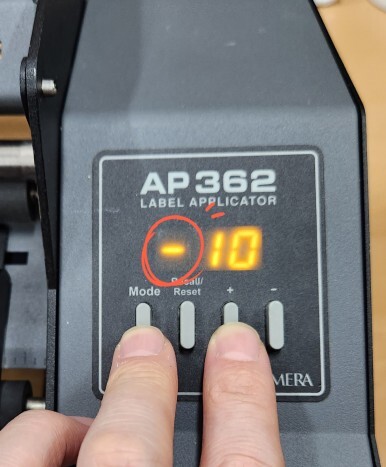

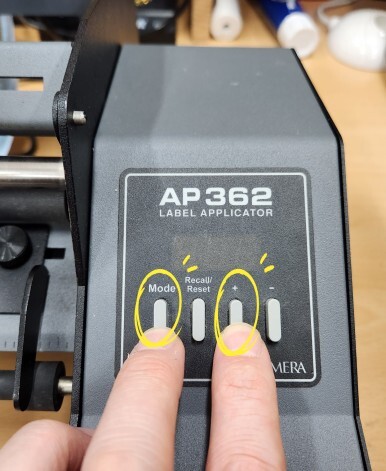

"모드" 버튼과 "+" 버튼을 누르고 전원 스위치를 올리면 "-" 표시가 나타나며 인치 단위로 설정이 됩니다.

​

​

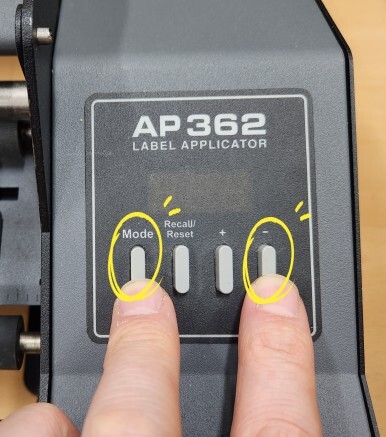

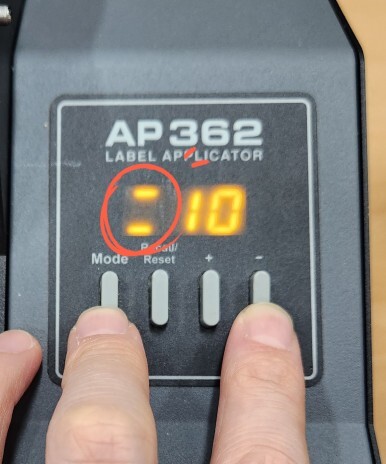

"모드" 버튼과 "-" 버튼을 누르고 전원 스위치를 올리면 "=" 표시가 나타나며 미터 단위로 설정이 됩니다.

​

​

라벨 길이 계산방법

AP362 에 두 라벨의 간격 값을 입력하여 라벨 부착 간격을 조정할 수 있습니다.

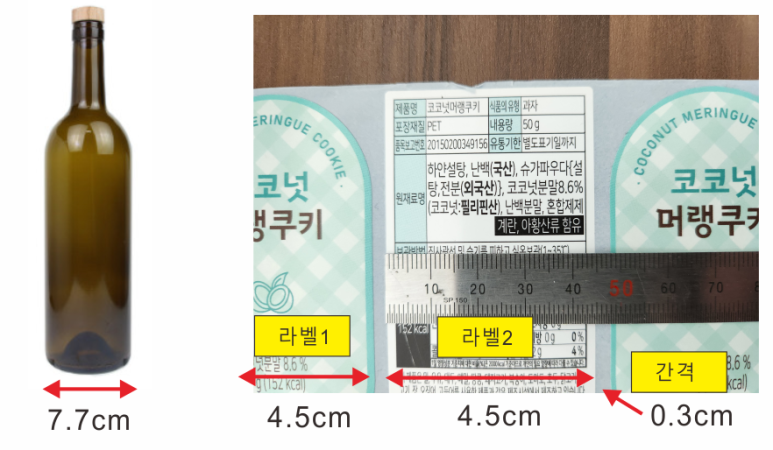

먼저 병의 둘레 길이를 알아야 합니다.

병 둘레 길이는 병의 지름 x 원주율(3.14) 을 곱하면 길이를 알 수 있습니다.

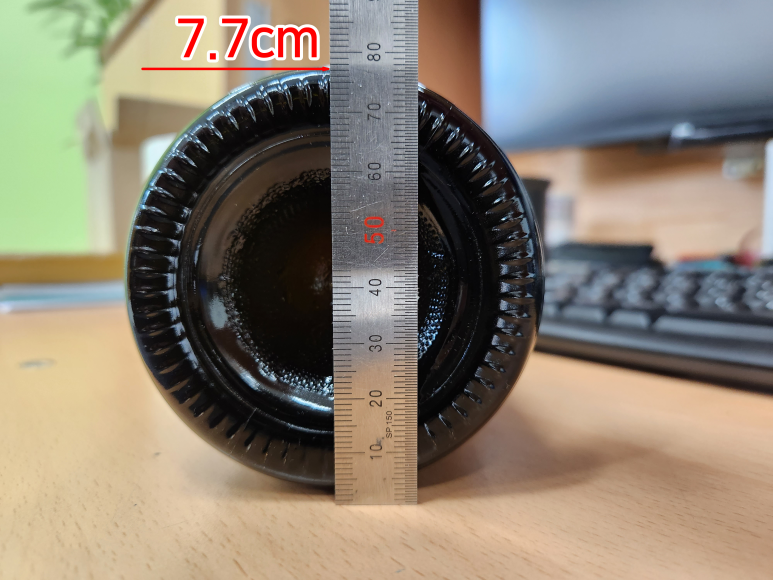

병의 지름이 7.7cm 이므로 7.7 x 3.14 = 24.178cm 가 병의 둘레 길이가 됩니다.

​

​

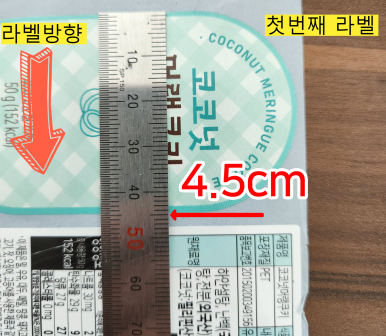

첫번째 라벨의 길이(라벨이 나오는 방향)를 자로 측정합니다.

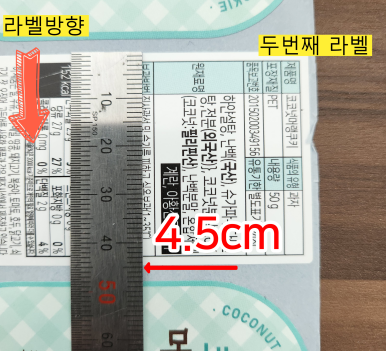

두번째 라벨의 길이(라벨이 나오는 방향)를 자로 측정합니다.

​

​

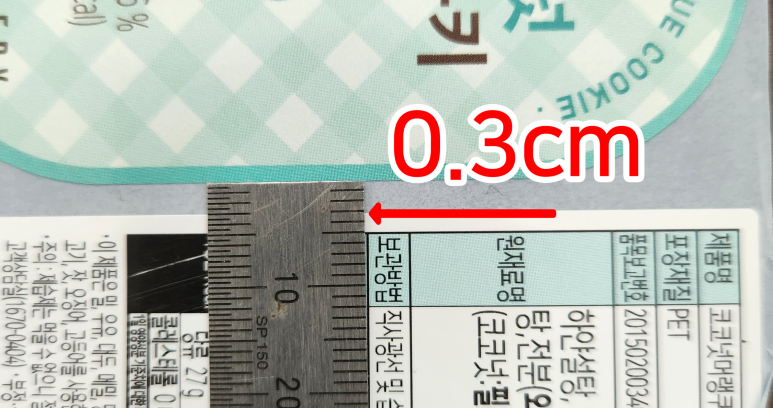

라벨과 라벨 간격을 자로 측정합니다.

​

​



A. 병 둘레 길이 = 24.178cm (병지름 7.7 x 원주율 3.14 )

B. 라벨1 길이 = 4.5cm

C. 라벨2 길이 = 4.5cm

D. 라벨간격 = 0.3cm

​

위와 같이 측정한 값들이 준비되면 AP362 설명서에 있는 계산식에 대입합니다.

​

계산식

{(A.병 둘레길이 - B.라벨1길이 - C.라벨2길이) / 2} + D.간격

= { ( 24.178 - 4.5 - 4.5) / 2 } + 0.3

= 7.889

​

측정한 값들로 계산식에 대입하여 7.889 값이 나왔습니다.

+- 오차가 있으므로 계산한 값인 7.8을 입력하여 테스트하고 값을 조금씩 조정하여 원하는 위치를 잡아야 합니다.

​

​

AP362에 계산값 입력 방법

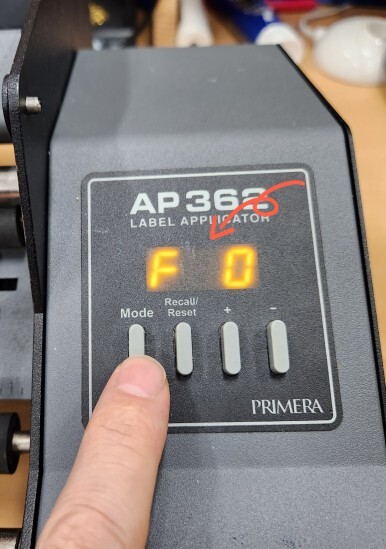

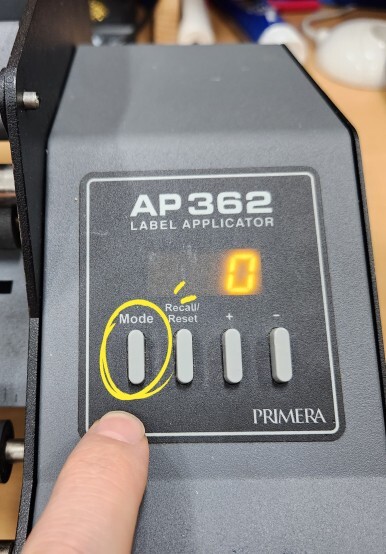

"모드" 버튼을 누르면 디스플레이창에 "F 0" 이라고 표시됩니다.

​

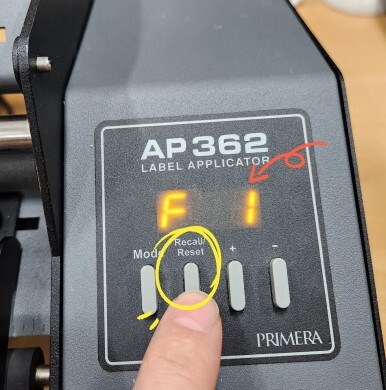

"리콜" 버튼을 누를때 마다 화면에 F1 ~ F9 까지 숫자가 바뀝니다.

저장하려는 메모리 번호를 선택하고 잠시 기다리면 해당 메모리에 입력된 값을 보여줍니다.

​

​

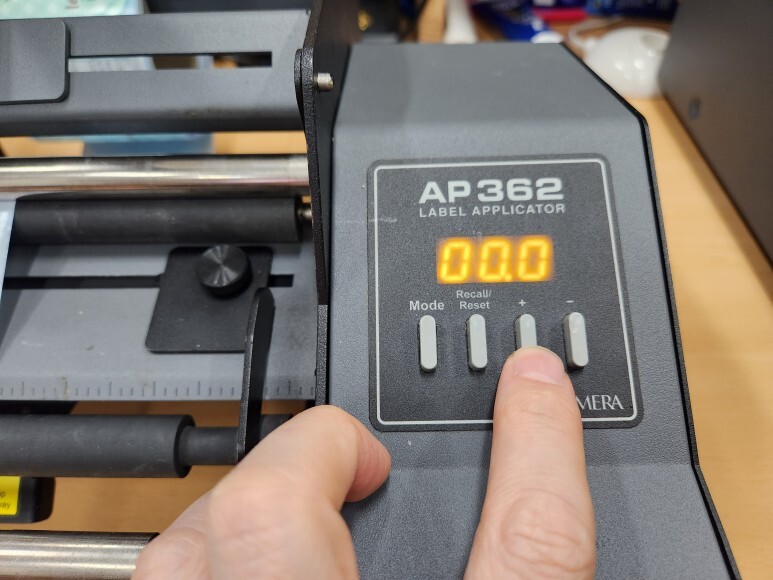

"+", "-" 버튼을 사용하여 계산한 값을 입력합니다.

* 최초 입력 대기시간은 8초 입니다. 8초동안 입력이 없으면 처음 상태로 돌아갑니다.

​

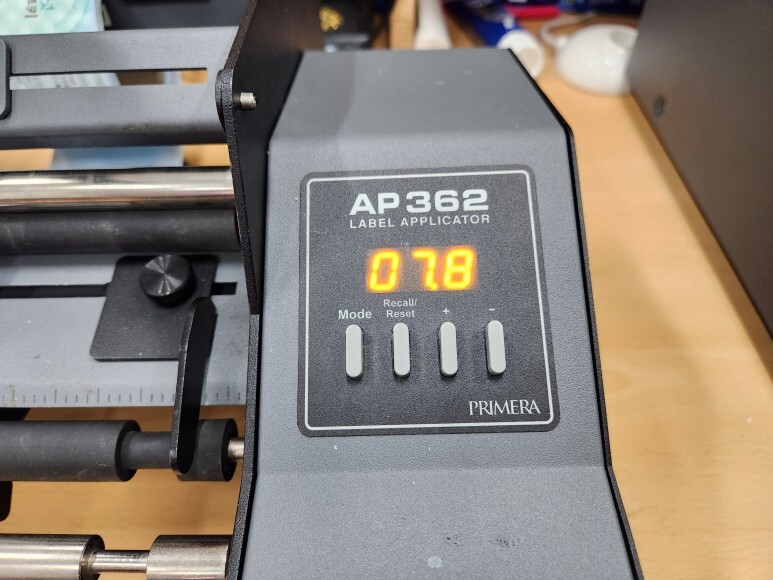

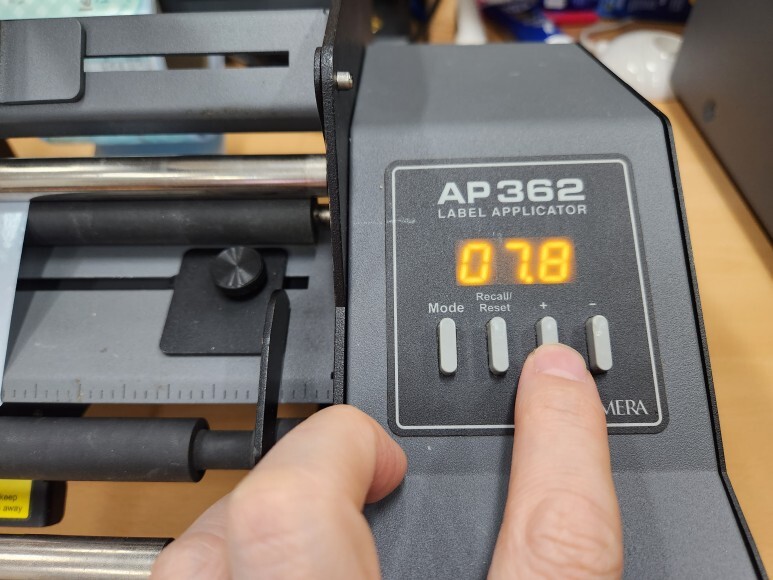

예제 계산식에서 나온 값인 7.8을 입력했습니다.

​

​

입력을 마친 후 버튼에서 손을 떼면 8초 후에 저장이 되고 작업 준비가 완료 됩니다.

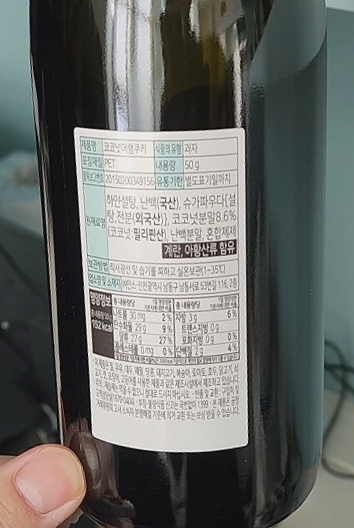

위 영상을 통해 두장의 라벨이 적당한 간격으로 잘 부착되는 것을 보실 수 있습니다.

​

PRIMERA 반자동 원형 라벨부착기 AP362 라벨 2장 부착하는 방법에 대해 알아보았습니다.
