DiskStation DS923+ NAS 와 Synology 시스템을 위해 특별히 설계된 Plus 시리즈3.5" SATA HDD





지금까지 회사에서 사용하고 있었던 NAS는 Synology DS713+ 모델입니다.

벌써 제작년이 되었네요. 2022년 1월쯤 메모리를 2G 로 증설하고 잘 사용하고 있었습니다.



https://blog.naver.com/devchief76/222627679439

시놀로지 DS713+ NAS 에 구형 노트북에서 나온 2GB 메모리를 설치하여 업그레이드 한 방법을 알아보





2015년에 이 제품을 구입해서 지금까지 잘 사용하고 있었는데 제품이 오래되기도 했고 4T+4T raid1 으로 구성한 하드디스크 용량을 8T 추가 하여 총 12T 로 증설하기로 하고 DS923+ 와 Plus 시리즈 3.5 HDD 8T 2개를 주문했습니다.

​​

​

주문한 DS923+ 제품이 도착 했습니다.

​​

​

박스 뒷면에는 DS923+ 간단한 사양과 구성품 목록이 영어로 표시되어 있습니다.

​​

​

박스 상단에는 정품인증 스티커가 있습니다.

스티커는 제품 바닥면에 부착했습니다.

​​

​

제품 박스를 열면 구성품 박스가 보입니다.

​​

​

구성품 박스를 열면 아답터, 케이블 등이 보입니다.

​​

​

빠른 설치 가이드, 전원케이블, 랜케이블2개, 열쇠2개, 볼트, 아답터가 들어 있습니다.

​​

​



아답터 모델명은 EA11011D-1200 이고 12V, 8.33A 100W 제품 입니다.

​​

​

악세사리 박스 아래에 부직포 재질로 포장된 제품이 보입니다.

​​

​

DS932+ 는 하드디스크 4개를 장착할 수 있는 4개의 트레이가 있고 각 트레이마다 잠금장치가 있습니다.

우측 상단에는 상태표시등 1개, 드라이브 상태표시 4개가 있고 아래쪽으로 USB 3.2 포트1개가 있고 가장 아래에는 전원 버튼이 있습니다. 전원버튼에는 LED 등으로 표시를 해줍니다.

​​

​





제품 좌,우측면에는 Synology 로고 모양의 통풍구가 있습니다.

​​

​

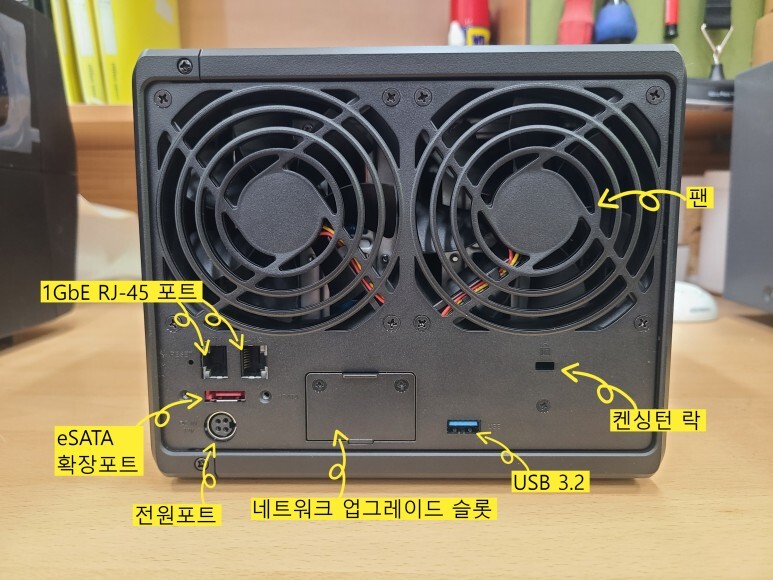

제품 뒷면에는 1GbE RJ-45 포트 2개, eSATA 확장포트 1개, 전원포트, 네트워크 업그레이드 슬롯, USB 3.2포트, 켄싱턴 락이 있고 팬이 2개 있습니다.

​​

​





제품 바닥에는 M.2 NVMe SSD 슬롯이 2개 있습니다.

​​

​

드라이브 트레이는 아래쪽을 잡아당기면 빠집니다.

​​

​

드라이브 트레이를 다 빼고 내부를 확인해 보면 오른쪽 측면에 메모리 장착 슬롯이 2개 보입니다.

기본 4G 메모리 1개는 장착되어 있고 1개 더 추가 할 수 있습니다.

​​

​

드라이브 트레이에 하드디스크 고정하는 나사가 없습니다.

​​

​



설명서를 확인해 보면 드라이브 트레이 양쪽에 있는 고정대를 사용하여 하드디스크를 고정하라고 설명 되어 있습니다. 2.5인치 하드디스크인 경우 한쪽은 고정대를 사용하고 동봉된 볼트로 고정하라고 안내 설명되어 있습니다.

​​

​

3.5인치 하드디스크를 장착하기 위해 트레이 양쪽에 부착되어 있는 고정대를 설명서와 같이 분리 했습니다.

​​

​

새로 구입한 Plus 시리즈 3.5" SATA HDD 입니다.

DS713+ 에 사용하던 4T 하드디스크는 2개는 HDD 마이그레이션으로 1번, 2번 슬롯에 장착하고 새로 구입한 8T 하드디스크 2개는 3번과 4번 슬롯에 장착할 겁니다.

​​

​

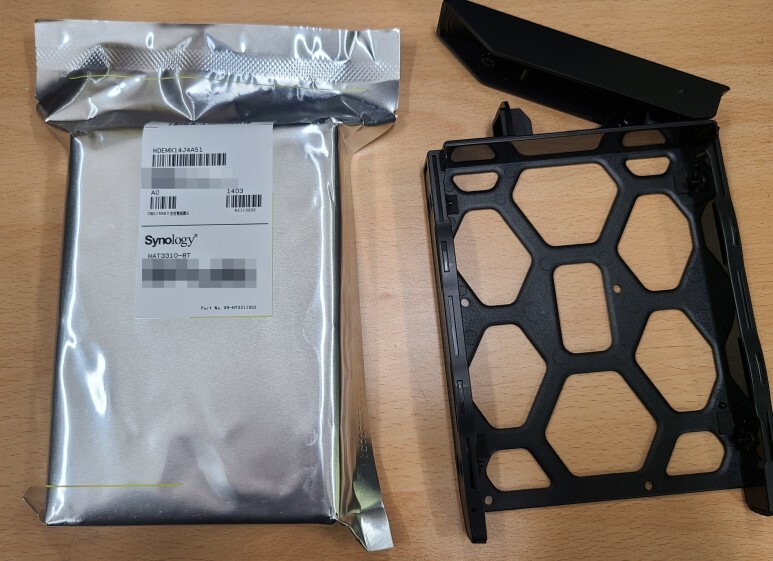

새로 구입한 Plus 시리즈 3.5" SATA HDD 는 별도 박스 포장은 없고 비닐포장만 되어 있습니다.

​​

​





Plus 시리즈 3.5" SATA HDD 모델명은 HAT3310-8T 입니다.

​​

​

트레이에 하드디스크를 넣습니다.

​​

​

트레이 측면에 진동 흡수를 위한 고무 부품이 있는 곳에 고정대에 튀어나와있는 부분을 꼽으면 됩니다.

​​

​

볼트 사용 없이 트레이 좌우에 고정대를 꼽기만 하면 장착할 수 있습니다.

​​

​





하드디스크를 장착한 트레이를 DS923+ 3번, 4번 슬롯에 에 밀어 넣어 장착 했습니다.

​​

​

사용중 하드디스크를 분리하지 못하도록 열쇠를 사용하여 열리지 않게 잠급니다.

열쇠가 가로 모양일때는 열린 상태이고 세로 모양일때는 잠금 상태 입니다.

​

이제 DS713+ 에 사용하던 설정을 유지하기 위해 HDD 마이그레이션 작업을 해야 합니다.

DS713+는 DSM 버전이 6.2 입니다. DS923+ 에 적용된 DSM 7.2 버전과 맞지 않아 DS713+ DSM 버전을 수동으로 업그레이드를 해줘야 합니다. DSM 업그레이드 후에 설정 파일 백업을 하고 DS713+에 장착되어 있는 4T 하드디스크 2개를 분리하여 DS923+ 에 장착하면 됩니다.

​

HDD 마이그레이션 진행 과정을 다음 포스팅에 정리해 보겠습니다.
