바코드 라벨 프린터는 라벨 한장 한장을 인식하기 위해 다양한 센싱 방법을 사용합니다.

일반적으로 많이 사용하고 있는 간격(gap) 있는 라벨, 센서가 인식 할 수 있도록 라벨 뒷면에 아이마크(블랙마크)를 인쇄한 투명한 라벨, 의류 택 처럼 구멍이 뚫려있는 타공라벨, 케어라벨과 같은 간격을 사용하지 않는 경우 센서를 사용하지 않고 사용 할 수 있습니다.

바코드 라벨 프린터에는 라벨을 인식하는 센서가 있습니다.

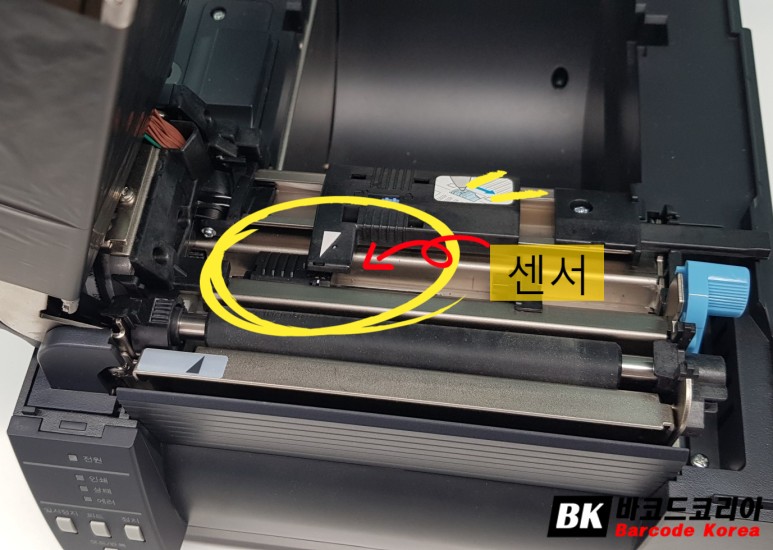

센서 위치를 바꿀 수 있는 이동식 센서가 있는 제품과 센서 위치가 고정된 제품이 있습니다.

연속라벨은 센서를 작동하지 않는 방법으로 프로그램에서 설정한 길이만큼 인쇄하는 방식입니다.

대게 이런 경우 커터를 부착하여 인쇄후 한장씩 커팅하는 방식으로 사용합니다.

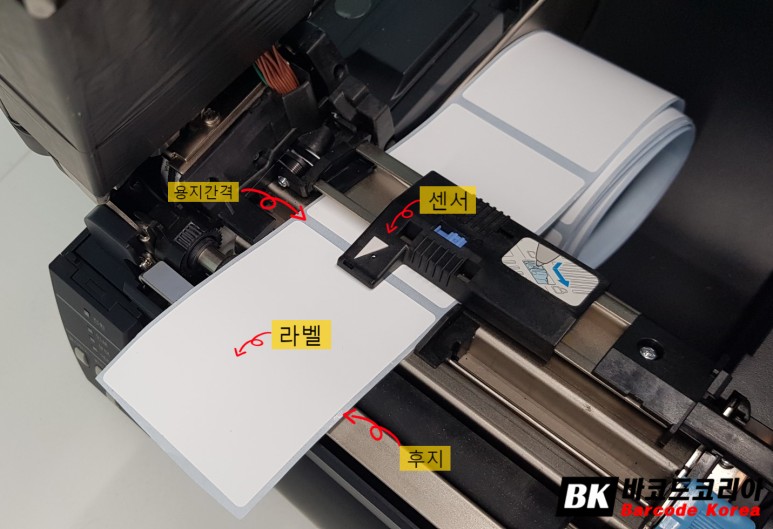

가장 일반적인 센싱 방법인 간격(Gap) 센싱 방법입니다.

이 센싱 방법은 라벨이 센서를 통과할 때는 빛이 통과하지 못하고 라벨이 없는 후지 부분만 센서를 통과할 때 빛이 투과하여 센서가 작동하는 방법 입니다.

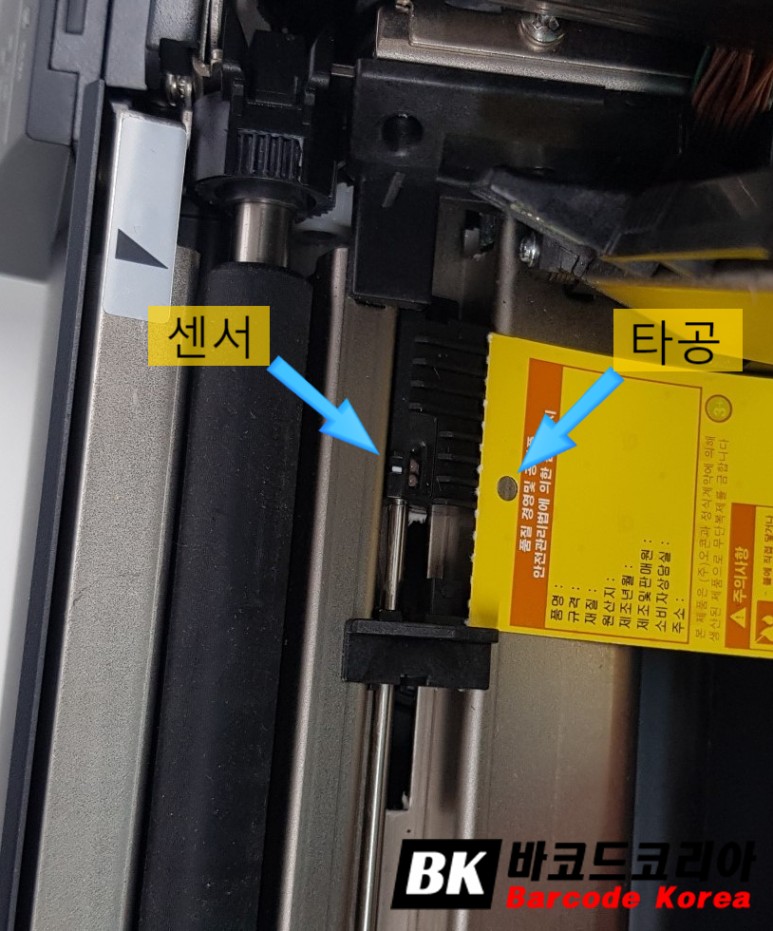

타공 라벨 센싱 방법도 간격(Gap) 입니다.

센서를 타공 위치에 일치하도록 이동하여 맞추어야 합니다.

아이마크(블랙마크) 사용시 센싱하는 방법입니다.

반사형 센서가 후지에 빛을 쏘아 빛을 반사시켜 빛이 반사되면 용지로 인식하고 아이마크 부분이 센서를 통과할때 빛이 흡수되어 반사되지 않으면 라벨 간격으로 인식하여 센싱하는 방법으로 투명 라벨에 주로 사용합니다.

타공, 간격, 아이마크(블랙마크) 라벨의 센싱 방법을 알아 보았습니다.

감사합니다.
