CITIZEN CL-E720 / CL-E730 커터 장착하는 방법





CITIZEN CL-E720 / CL-E730 바코드라벨프린터는 옵션으로 오토커터를 장착할 수 있습니다.

carelabel 이나 연속 용지를 사용하는 경우 설정한 길이만큼 인쇄하고 라벨을 잘라내야 할때 커터를 사용하면 됩니다. CL-E720 라벨프린터에 커터 장착하는 방법을 알아 보겠습니다.

​

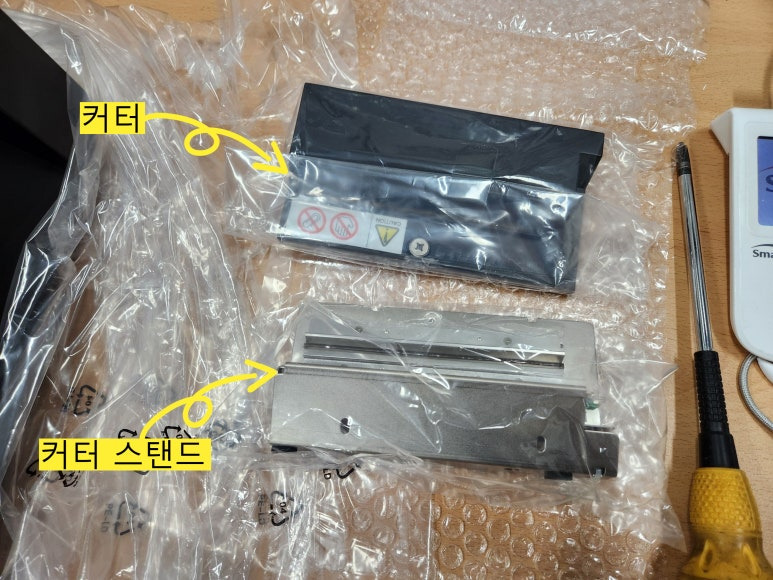

CL-E720 에 장착하기 위해 커터를 준비합니다.

​

​

커터와 커터 스탠드 2개의 부품으로 구성되어 있습니다.

공구는 십자 드라이버 한개만 있으면 됩니다.

​

​

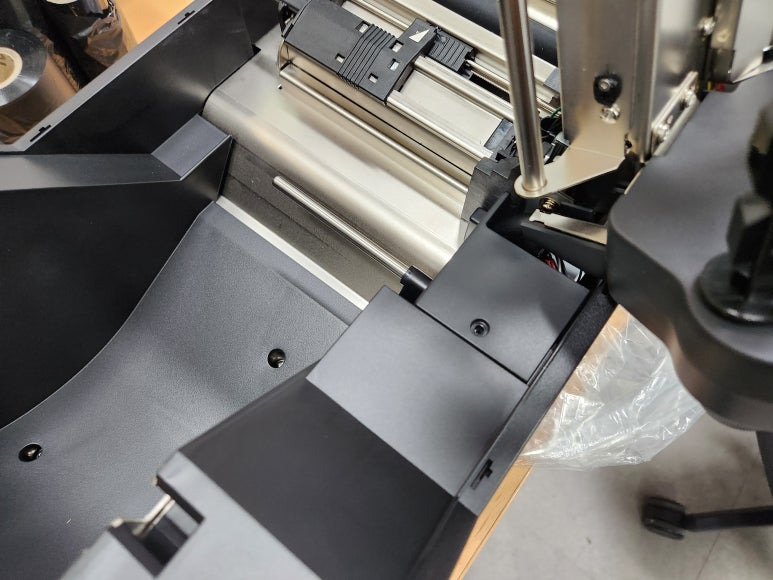

커터를 장착하기 위해서는 전면 커버, 케이블 커버, 옵션단자 커버를 분리해야 합니다.

​

​

 케이블 커버 측면에 있는 볼트를 십자드라이버로 제거 합니다.

​

​

볼트를 제거하고 케이블 커버를 제거 합니다.

​

​

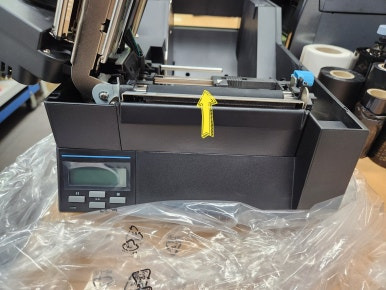

전면 커버를 위로 당겨서 제거 합니다.

​

​

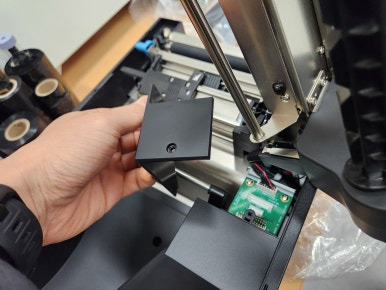

옵션단자 커버에 있는 볼트를 십자드라이버로 풀고 커버를 제거 합니다.

​

​

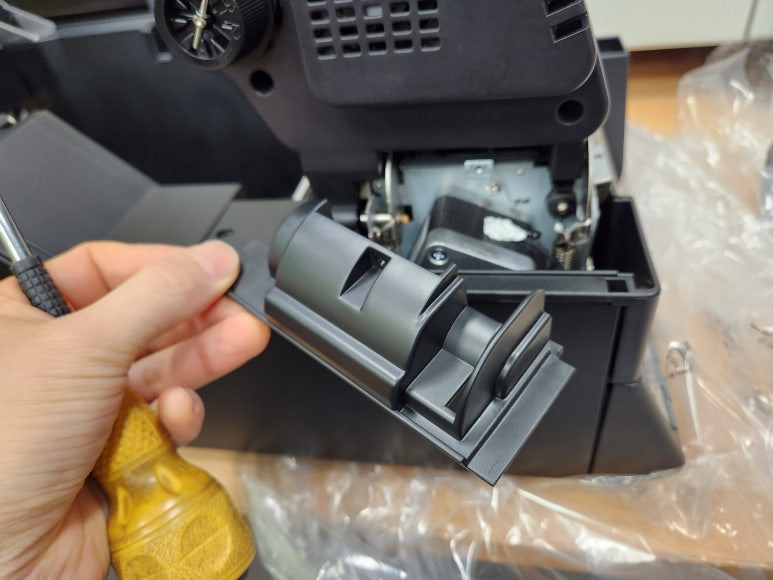

커터 스탠드에 있는 고무패드가 바닥쪽으로 향하게 장착해야 합니다.

​

​

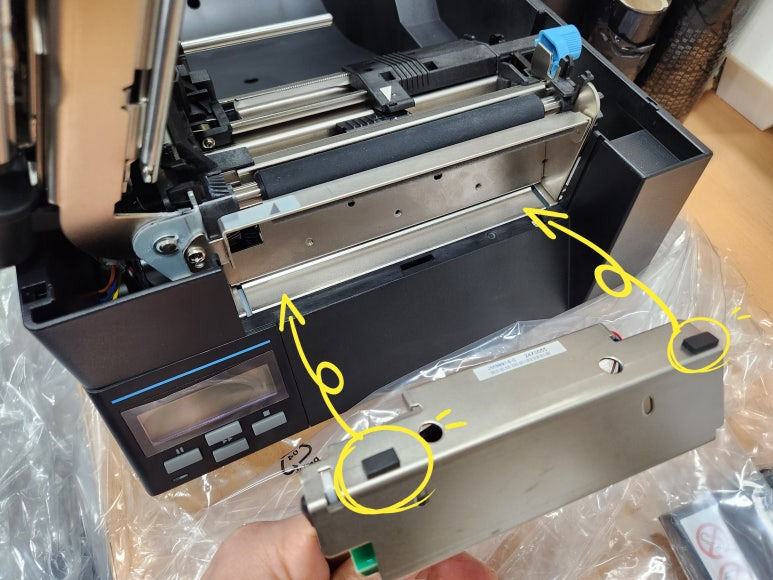

튀어 나온 부분이 프린터 안쪽으로 향하게 장착합니다.

​

​

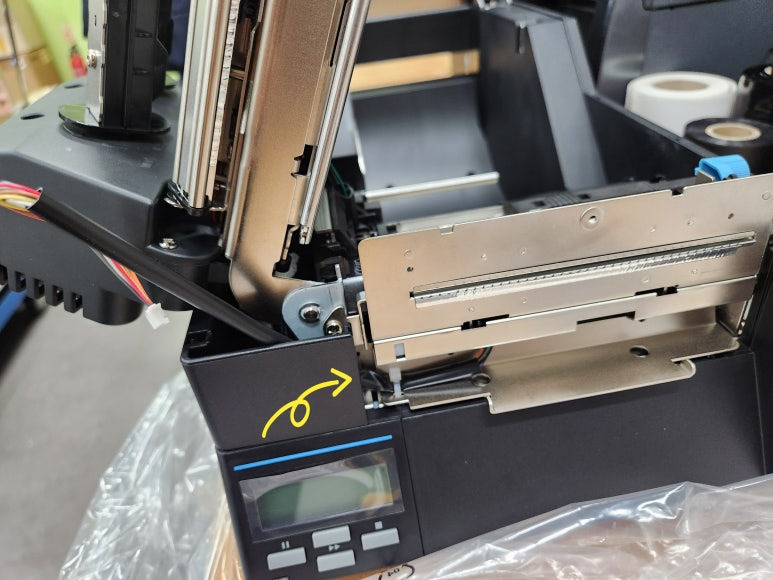

커터 스탠드를 틈 사이로 케이블을 넣습니다.

​

​

커터 스탠드 하단에 볼트 연결 구멍이 보이도록 위치를 조정 해 줍니다.

​

​

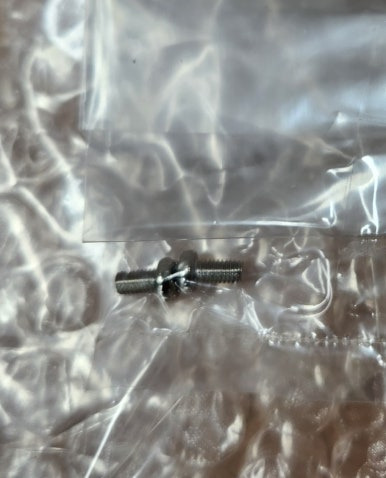

 동봉되어 있는 볼트 2개를 사용하여 커터 스탠드를 고정 합니다.

​

​

케이블은 측면으로 돌려서 뒤쪽 연결 단자 있는 곳으로 빼줍니다.

​

​





방향에 유의하여 케이블을 단자에 결합 합니다.

​

​

커터를 장착하겠습니다.

​

​

장착한 스탠드 하단에 커터 케이블을 연결하는 단자가 있습니다.

​

​

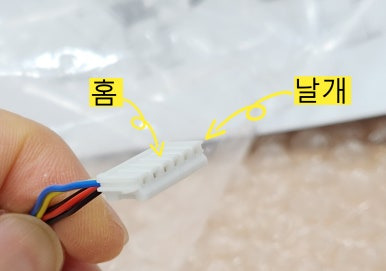

 상단에 홈이 있고 날개가 있는 부분이 위로 가도록 연결합니다.

​

​

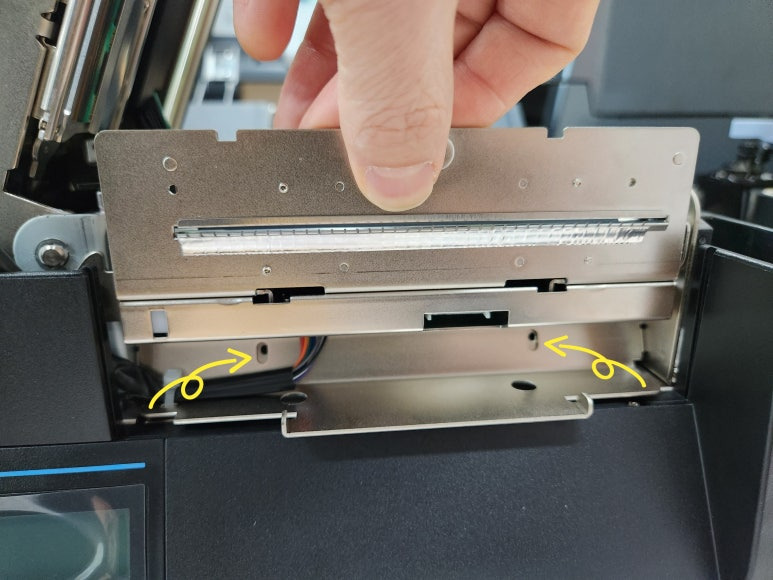

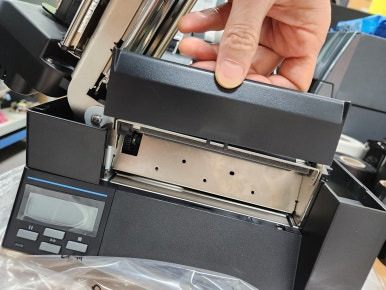

커터 스탠드에 있는 핀 부분에 커터 바닥에 있는 구멍을 맞추어 끼웁니다.

​

​

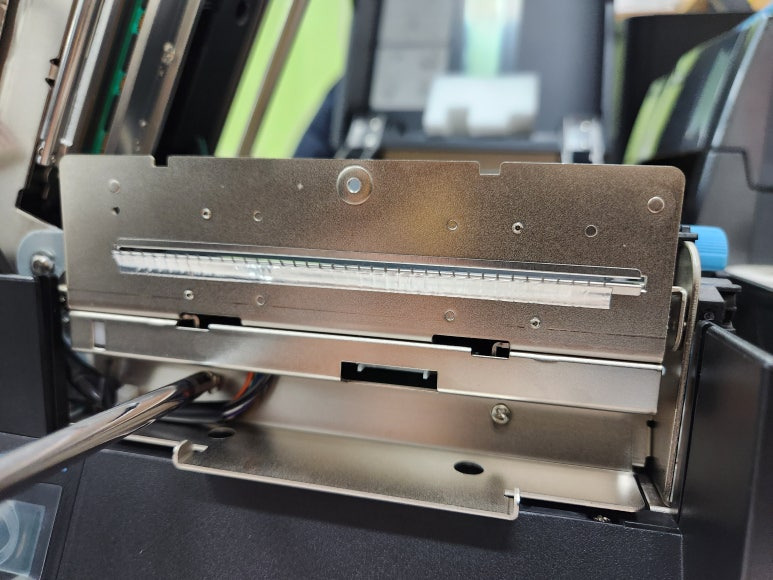

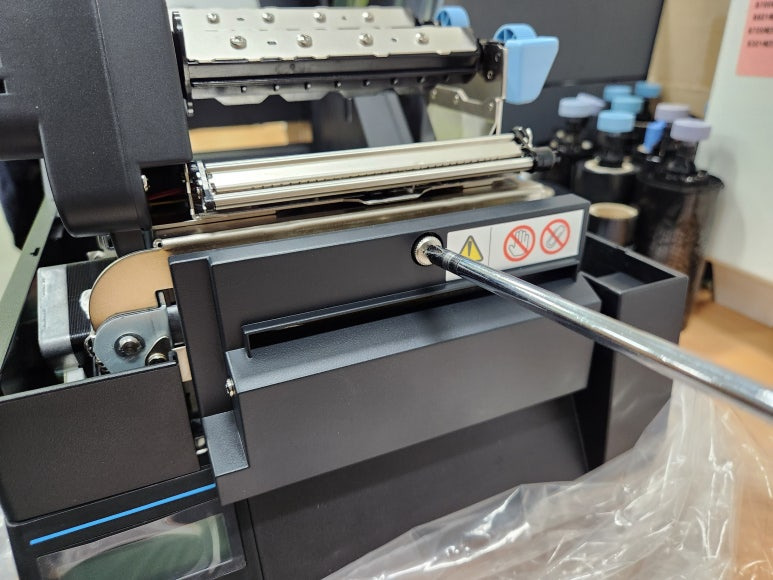

커터 전면에 있는 잠금 볼트를 십자 드라이버를 사용하여 돌려서 잠급니다.

​

​

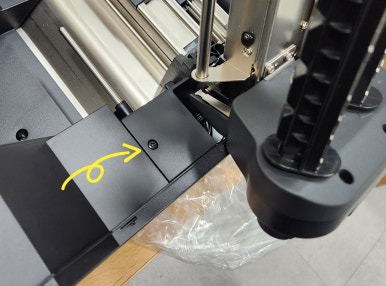

옵션단자 커버를 다시 장착합니다.

​

​

케이블 커버도 다시 장착합니다.

​

​

CL-E720 커터 장착이 완료 되었습니다.

참 쉽죠~
