엡손 컬러라벨프린터 CW-C8040 롤 라벨 장착하는 방법

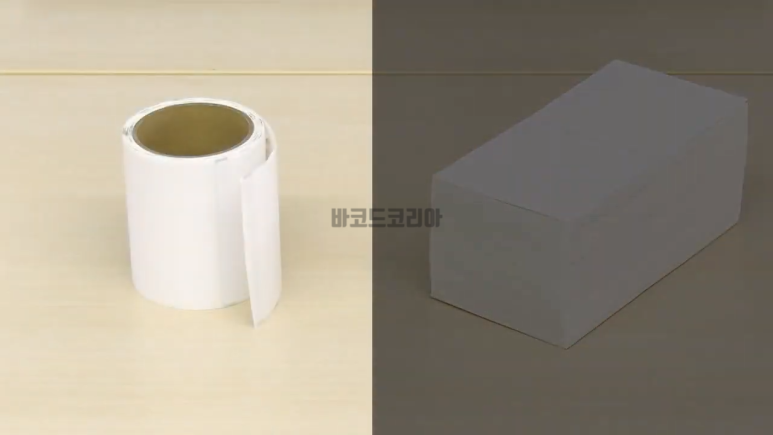

엡손 컬러라벨프린터 CW-C8040 은 롤 형태의 라벨과 접이식 라벨(Fanfold) 을 사용할 수 있습니다. 롤 형태의 라벨을 사용해야 하는 경우 어떻게 설치하는지 방법을 알아보겠습니다.

​

​

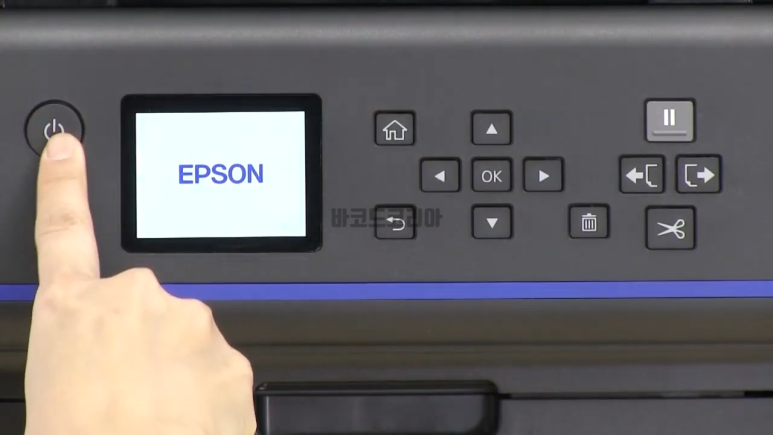

전원 버튼을 눌러서 프린터를 켭니다.

​

​

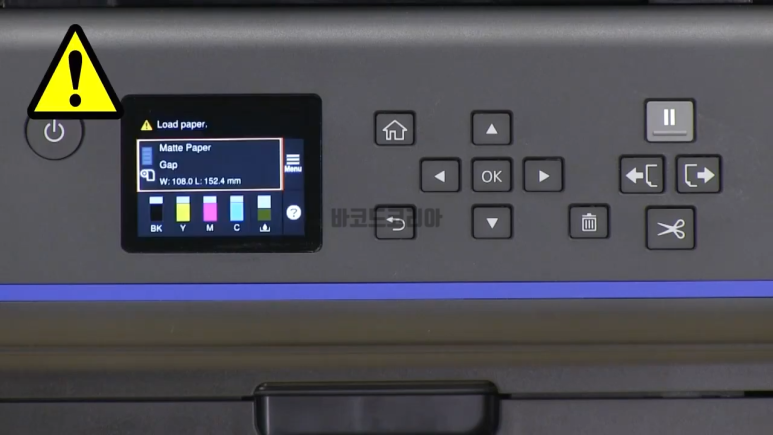

LCD 화면이 나올때까지 기다렸다가 화면 표시가 되면 용지 덮개를 엽니다.

화면 표시되기전에 용지 덮개를 열면 프린터가 용지를 올바로 로드하지 못할 수 있습니다.

​

​

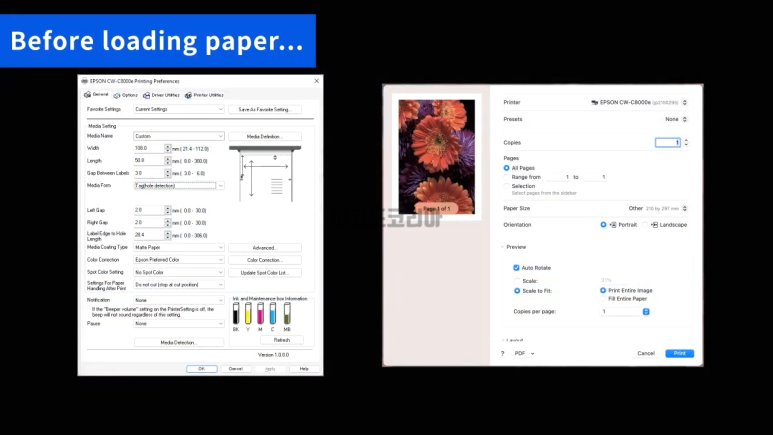

용지를 장착하기전 컴퓨터에서 프린터 드라이버 용지설정 부분에 간격이 있는 라벨을 사용하는건지, 연속으로된 라벨을 사용하는지 설치하려는 라벨에 대한 설정이 되어 있어야 합니다.

​

프린터 드라이버 설정방법은 아래 포스팅을 참조 하세요.

https://blog.naver.com/devchief76/223719686735

엡손 컬러라벨프린터 CW-C8040 프린터 드라이버 설정 방법을 알아보겠습니다.

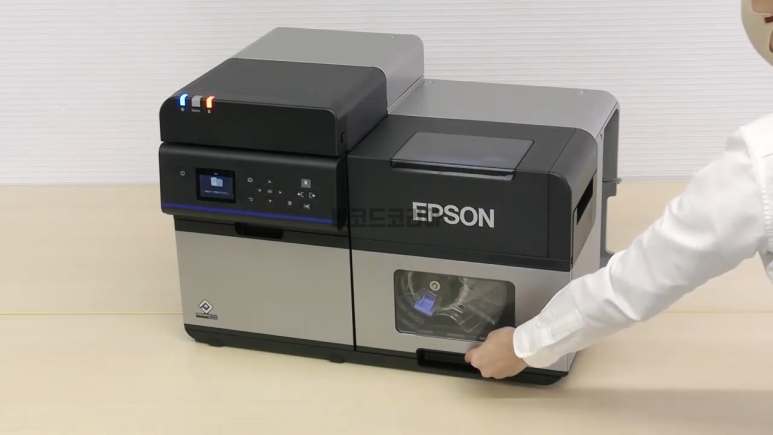

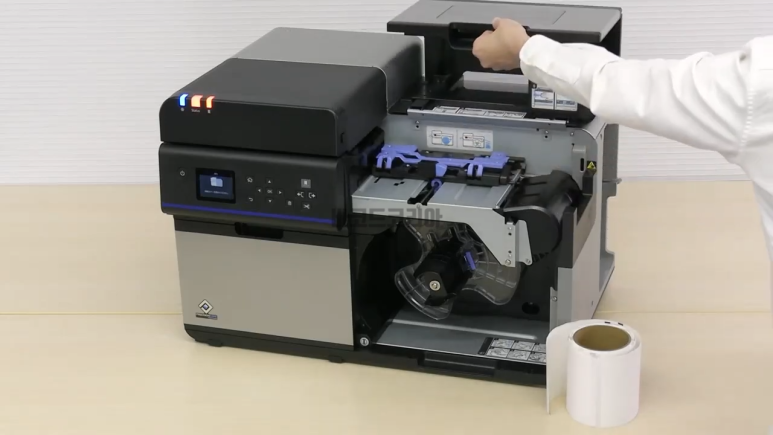

용지 덮개를 엽니다.

​

​

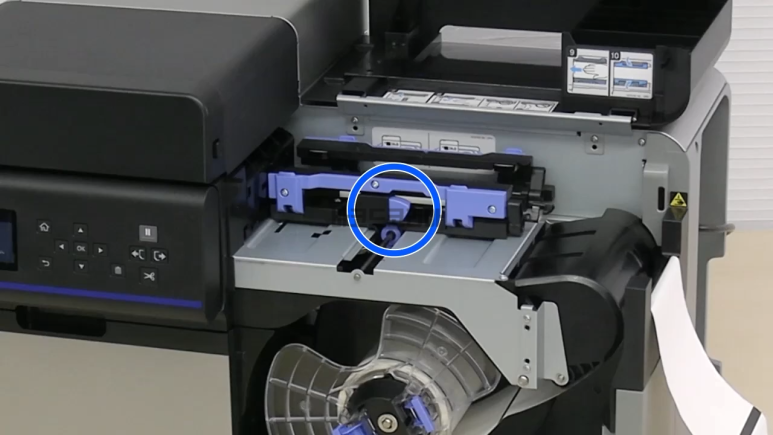

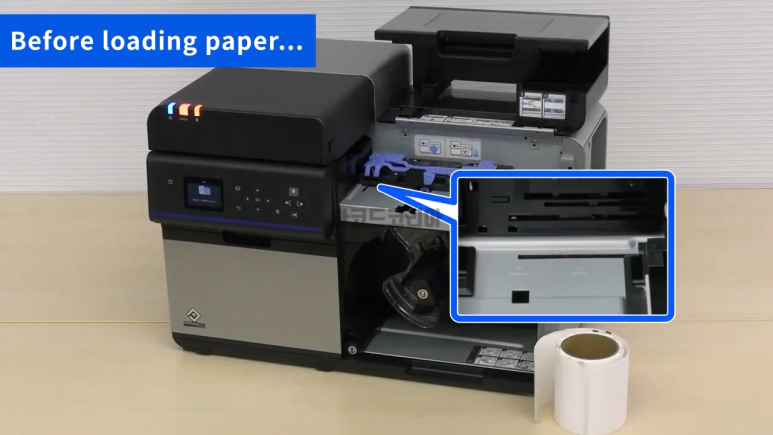

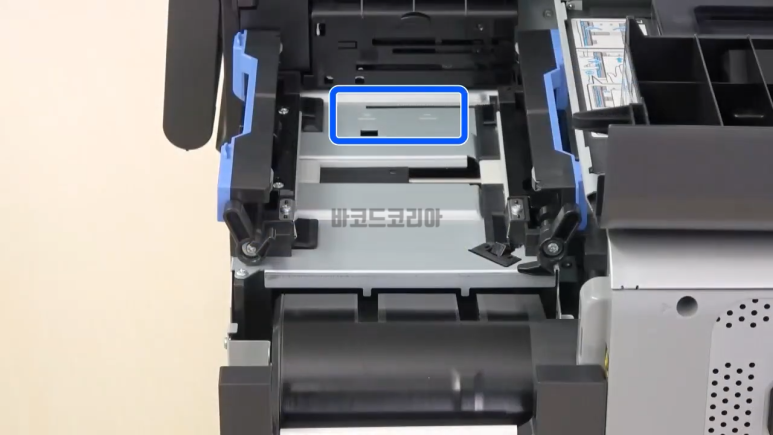

간격(Gap) 또는 아이마크(블랙마크), 타공을 인식하는 센서 위치를 조정합니다.

​

​

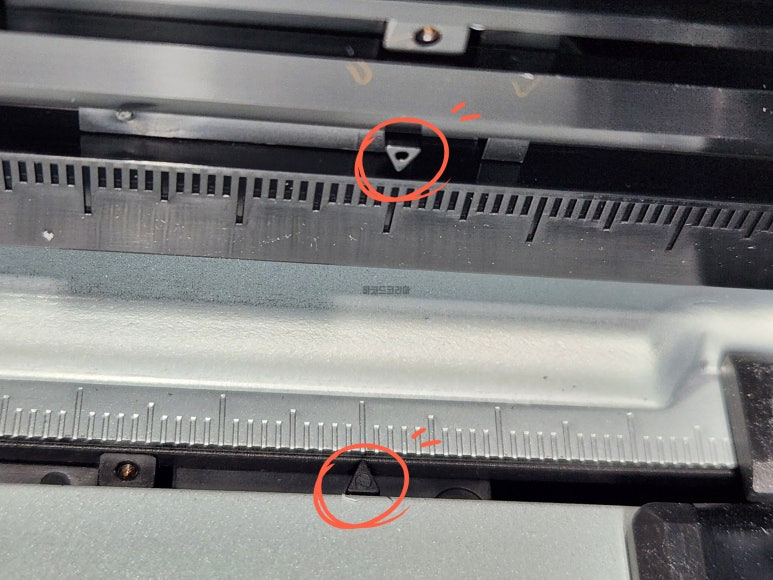

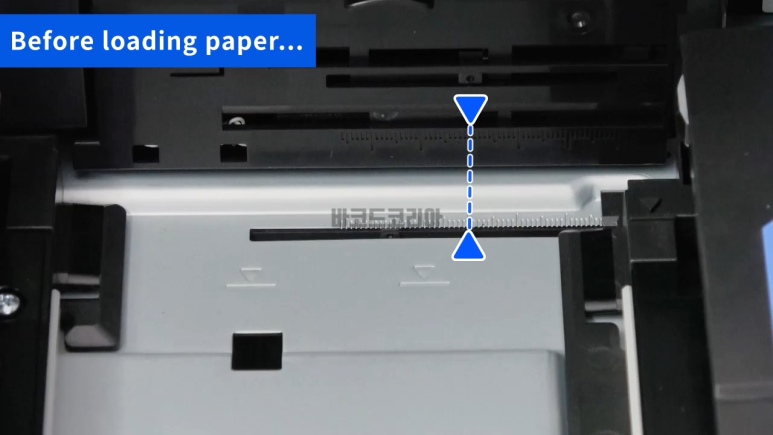

용지 투입되는 부분을 보면 위,아래에 삼각형 모양으로 센서 위치표시를 표시해 주는 부분이 있습니다.

​

​

위, 아래 삼각형 위치가 서로 어긋나 있으면 용지를 인식하지 못합니다.

​

​

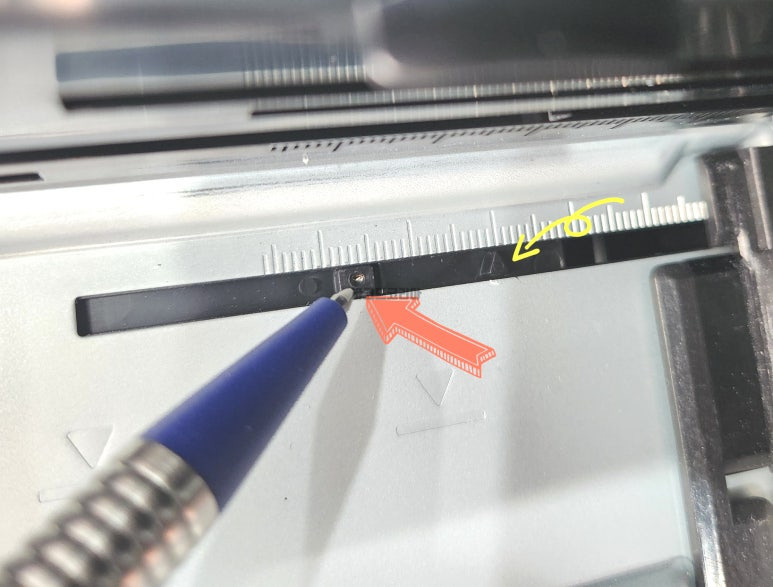

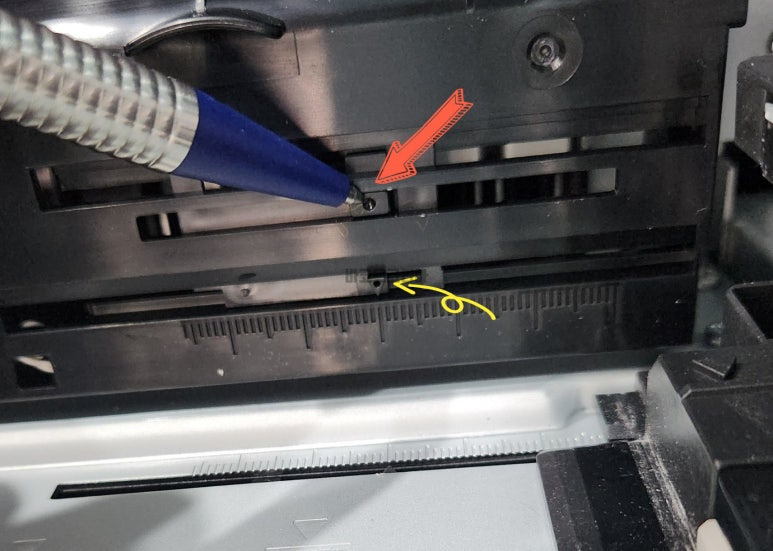

센서 위치를 이동하는 방법은 볼펜 같은 도구를 사용하여 삼각형 모양 위에 있는 오목한 동그란 부분을 살짝 누르고 좌우로 움직이면 됩니다.

​

​

아래에 있는 센서도 같은 방법으로 조정하면 됩니다.

​

​

위, 아래에 있는 센서 위치가 같은 위치에 있도록 위치 조정을 합니다.

* 센서 위치는 라벨 간격을 체크 하는 간격, 아이마크(블랙마크), 타공 위치입니다.

​

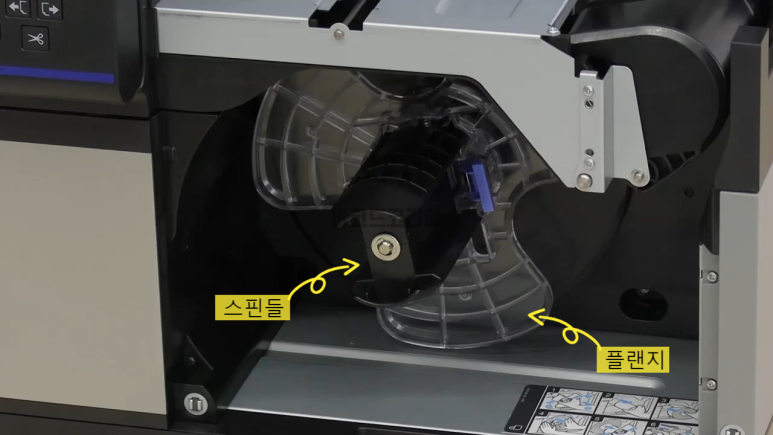

용지를 장착하기 위해 스핀들에 있는 플랜지를 분리 합니다.

​

​

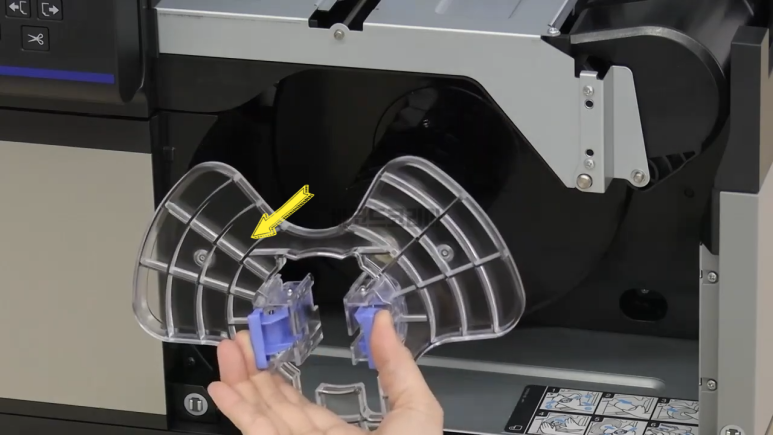

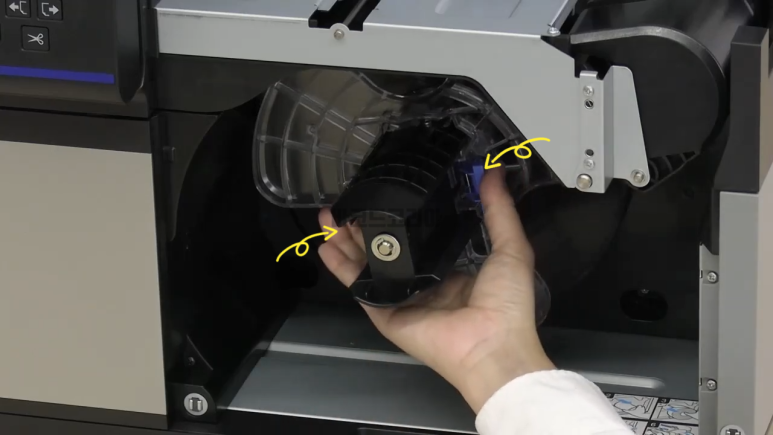

플랜지에 있는 파란색 레버를 누르고 잡아당기면 분리됩니다.

​

​

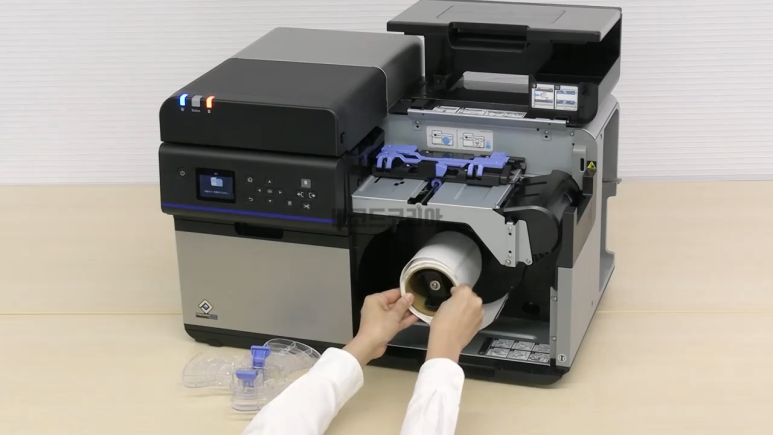

롤 라벨을 스핀들에 장착하고 코어(지관) 부분을 밀어 끝까지 보냅니다.

​

​

플랜지를 파란색 레버를 누른상태로 스핀들에 장착하고 라벨이 좌우로 움직이지 않게 플랜지를 밀착시킵니다.

​

​

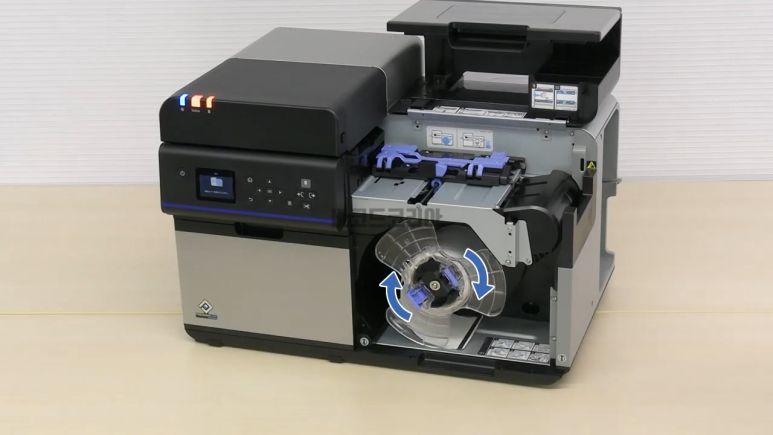

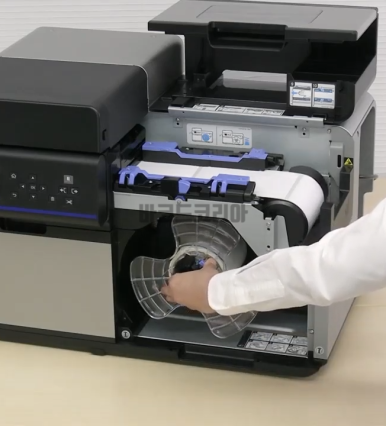

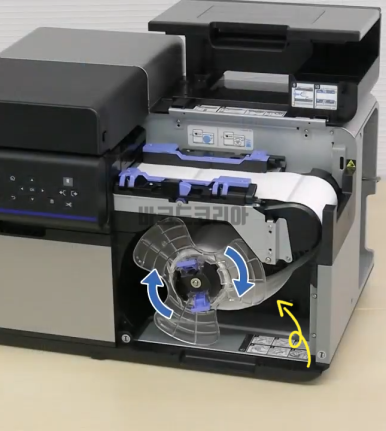

용지 앞쪽 끝이 바닥에 닿을때까지 플랜지를 시계방향으로 돌립니다.

​

​

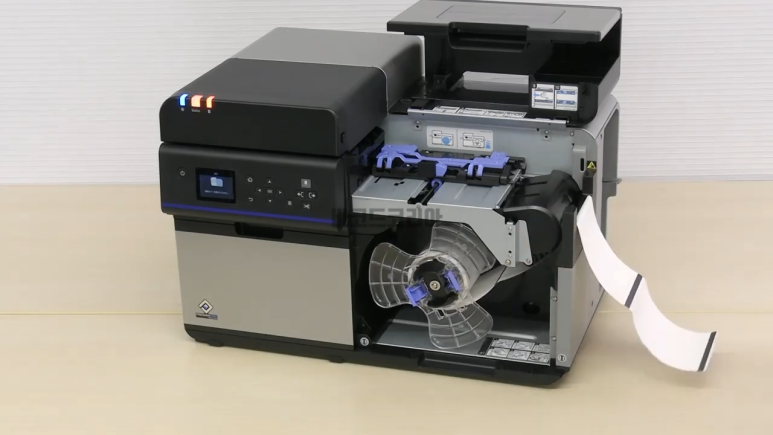

용지를 약 30cm 정도 잡아 당깁니다.

​

​

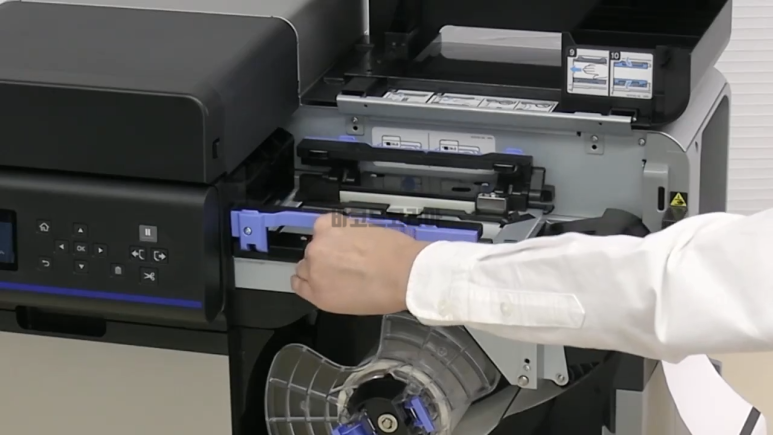

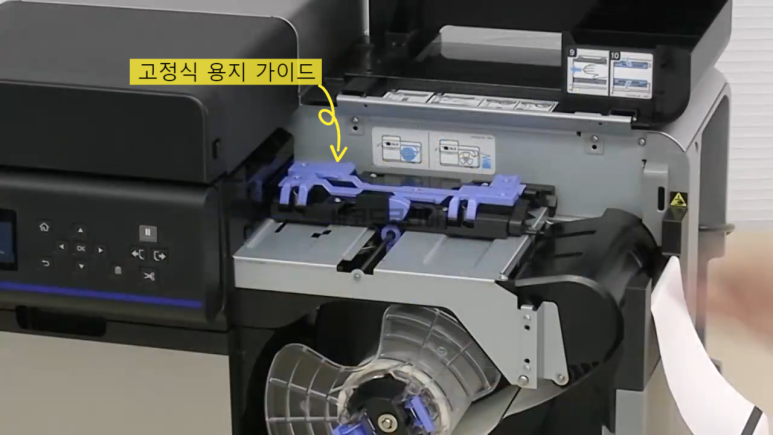

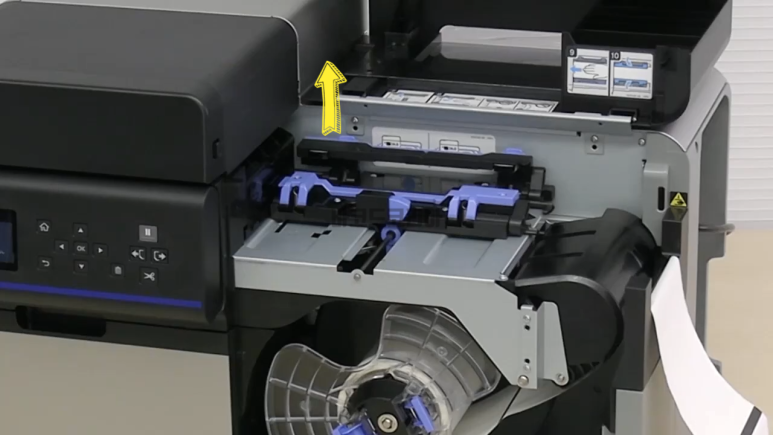

고정식 용지 가이드를 올립니다.

​

​

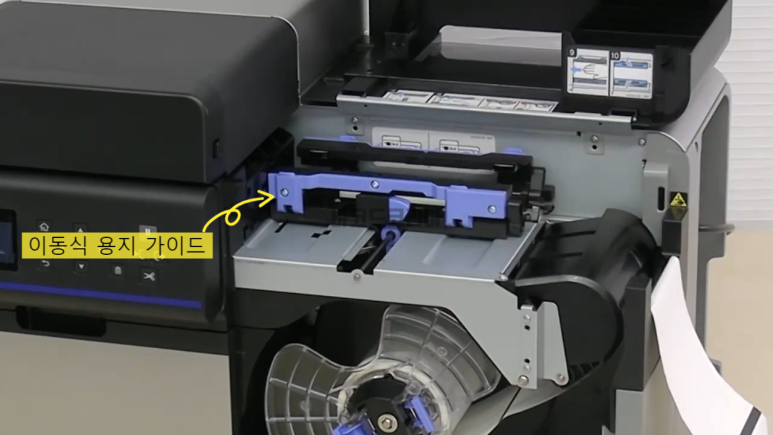

이동식 용지 가이드를 올립니다.

​

​

레버를 누르면 이동식 용지 가이드 위치를 변경할 수 있습니다.

​

​

레버를 누르고 이동식 가이드를 끝까지 이동시킵니다.

​

​

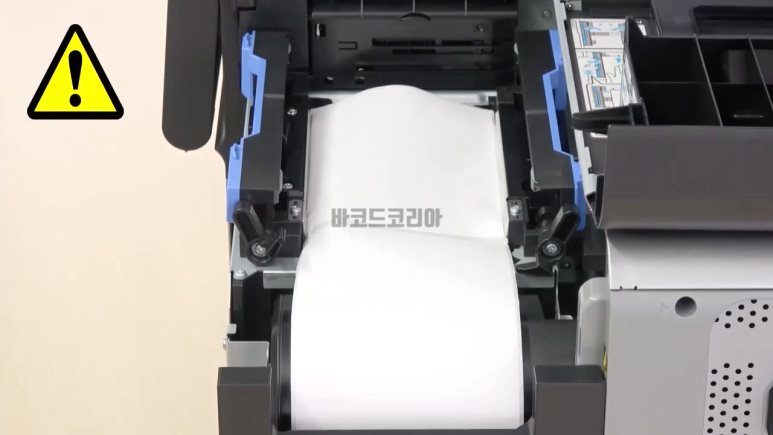

라벨은 표시된 부분까지만 올려 놓습니다.

​

​

라벨 시작 부분 가장자리에 주름, 찢어짐, 벗겨짐 또는 기타 변형이 없는지 확인합니다.

변형있는 라벨이 투입되면 용지 공급 오류, 인쇄오류 또는 용지 막힘이 발생할 수 있습니다.

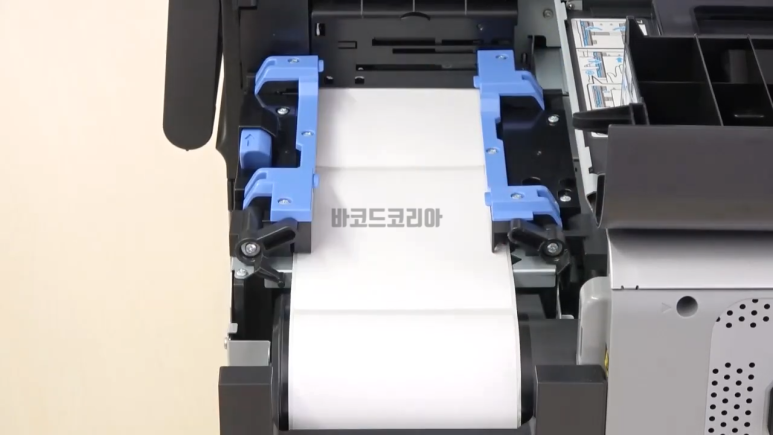

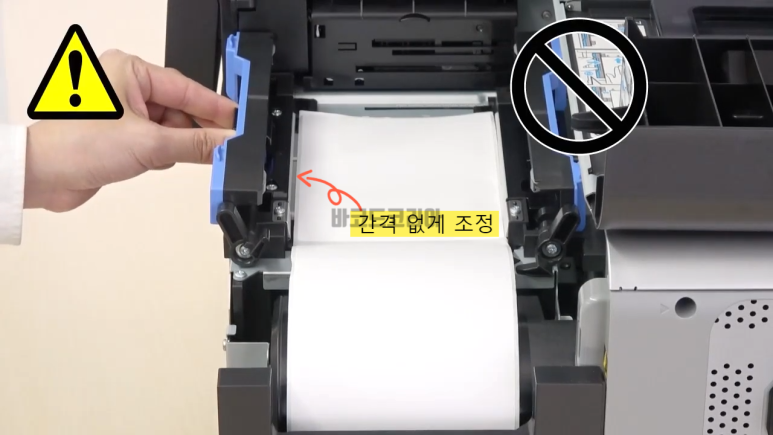

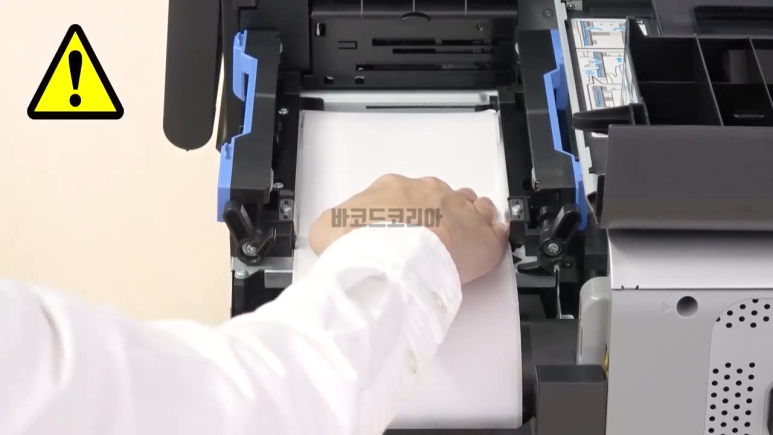

라벨을 손으로 바닥에 고정하고 이동식 가이드 레버를 눌러 용지 너비에 맞게 조정합니다.

​

​

용지 가이드 양쪽에 틈이 없게 장착해야 합니다.

​

​

용지 가이드를 세게 밀어 라벨이 구겨지지 않도록 합니다.

​

​

용지가 자동으로 프린터로 공급될 때까지 용지 앞쪽 끝을 용지 투입구에 밀어 넣습니다.

용지가 자동으로 투입되면 이동식 가이드를 아래로 내려 닫습니다.

​

​

고정식 가이드를 아래로 내려 닫습니다.

​

​

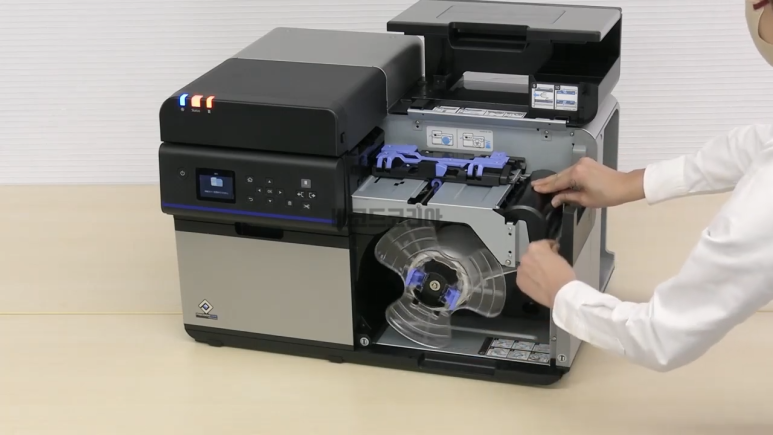

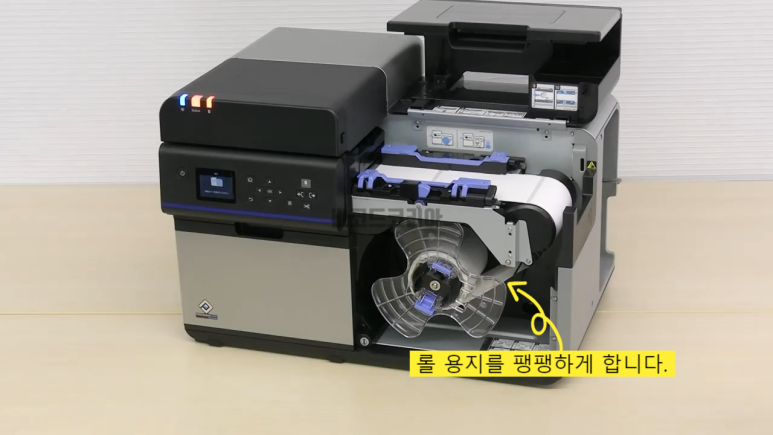

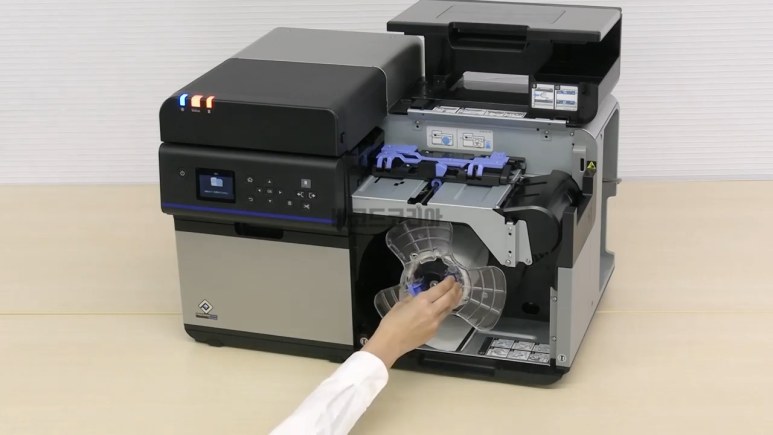

느슨하게 늘어져 있는 라벨이 팽팽해지도록 시계방향으로 스핀들을 돌려줍니다.

​

​

용지 덮개를 닫습니다.

​

​

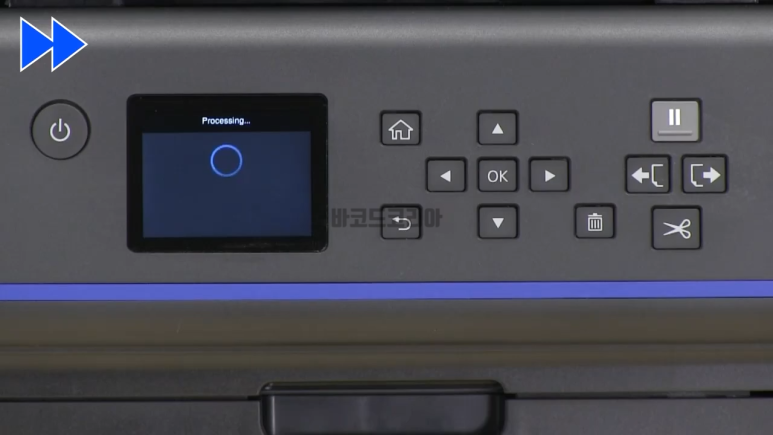

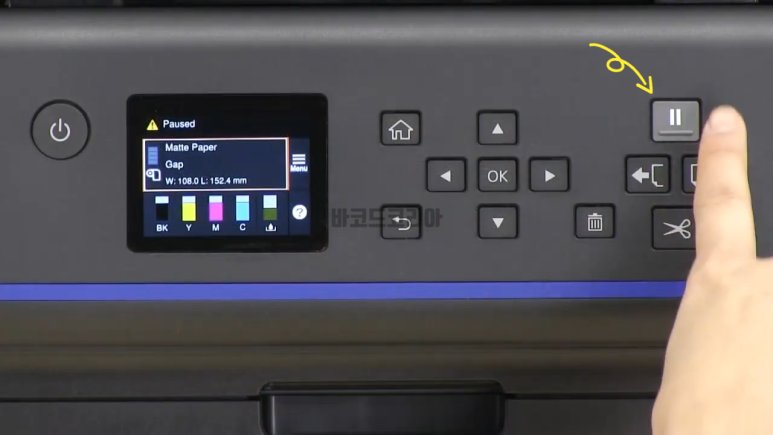

일시 정지 버튼을 누릅니다.

​

​

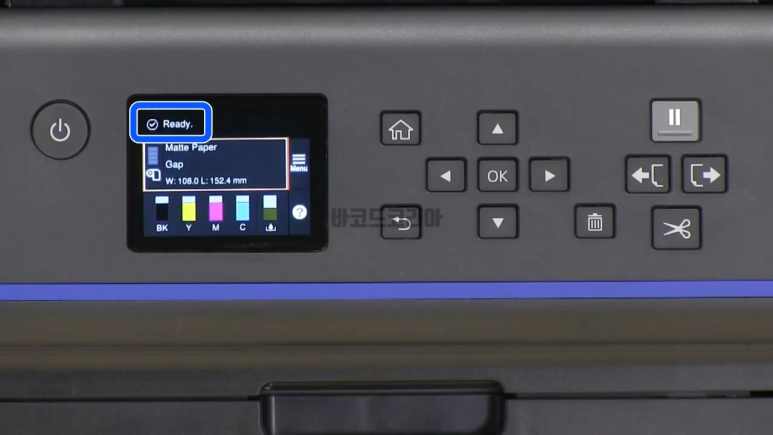

잠시 후 LCD 화면에 준비되었다는 메시지가 나오면 용지 장착이 잘 된것입니다.

참 쉽죠~
