PRIMERA AP362용 날인기 AP-CODE Date Coder



AP-CODE Date Coder

AP-CODE Date Coder



PRIMERA 에서 AP362 원형 라벨부착기 전용 날인기 AP-CODE Date Coder 를 출시했습니다.
내구성이 강한 검정색 솔벤트 잉크를 사용하여 유리, 플라스틱, 금속 재질 표면에 인쇄를 할 수 있습니다.
유통기한, 제조일자 등 날짜와 , 로트번호, 심볼등을 인쇄할 수 있습니다.



* 국내에는 아직  출시되지 않아 해외직구해야 하는 제품 입니다.
https://www.primera.com/ap-date-coder.html

AP-CODE Date Coder



AP-CODE Date coder 구성품은 터치스크린, 거치대, 연결케이블, 잉크 카트리지, 카트리지 캐리어를 AP362 에 부착하여 사용하는 장치 입니다.





터치 스크린 거치대를 동그라미 표시된 AP362 부분에 끼워 장착 합니다.





뒤로 더이상 가지 않을때 까지 거치대를 뒤로 밉니다.





손으로 나사를 돌려 디스플레이 거치대가 움직이지 않도록 고정 합니다.





거치대에 연결된 롤러 트랙 휠에 있는 나사를 분리합니다.





프레스 암 바에 나사 구멍이 보이도록 트랙 휠을 부착합니다.프레스 암 바에 나사 구멍이 보이도록 트랙 휠을 부착합니다.





분리 했던 나사를 결합하여 트랙 휠을 고정 합니다.





카트리지 캐리어를 장착 합니다.





프레서 암 위에 카트리지 캐리어를 장착 합니다.
자석이 있어 착 달라붙습니다.





카트리지 캐리어는 프레서 암을 따라 앞 뒤로 위치를 옮길 수 있고 빨간색 동그라미 나사를 풀고 상,하 높이를 조정할 수 있습니다.





터치스크린은 전원버튼을 오른쪽 방향으로 거치대에 장착합니다.





카트리지 캐리어 뒷면에 있는 HDMI 단자에 HDMI 케이블을 연결합니다.





거치대 왼쪽 부분에 있는 HDMI 단자에 케이블을 연결 합니다.





케이블의 micro USB 부분을 터치스크린에 연결하고 USB A 부분을 거치대 뒷면에 연결 합니다.

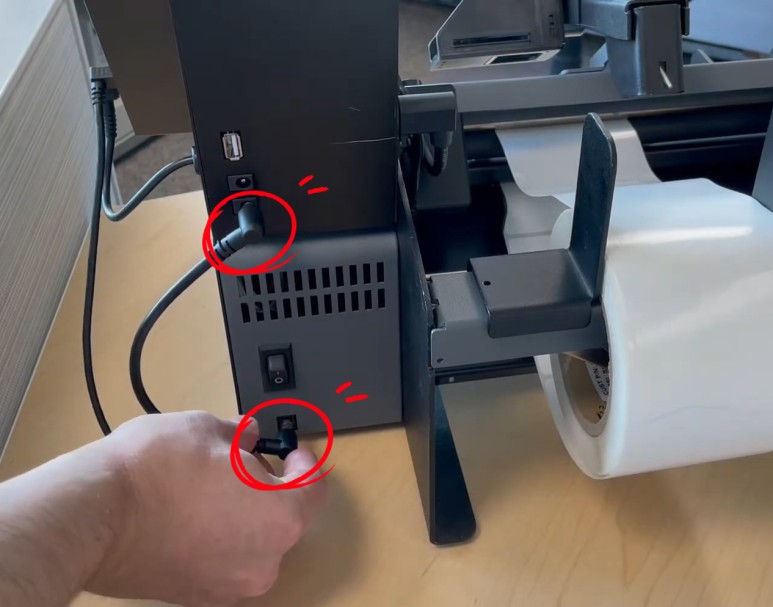

전원 연결 케이블로 거치대와 AP362를 연결합니다.





AP362 메인 전원을 거치대 남은 전원 단자에 연결 합니다.





잉크 카트리지를 카트리지 캐리어에 장착 하면 모든 설치가 끝납니다.





터치스크린을 통해 미리보기, 글자 입력, 폰트크기, 인쇄 위치 등을 조정할 수 있습니다.





유리병에 제조일, 로트번호등을 인쇄할 수 있습니다.







라벨 부착면에도 인쇄할 수 있습니다.





제품사양

Print Method:	Inkjet
Print Resolution:	300 dpi
Ink:	Solvent Black
Print Height:	Up to 0.5"
Print Width:	Up to 11” (Touch Screen Preview will only show up to 3.25”)
Print Speed:	Prints in 1 second while applying the label
Dimensions:	Tablet: 4.8”W x 7.1”H x 0.5”D (121.9mm W x 180.3mm H x 12.7mm D)
Base:	5”W x 6”H x 4”D (127mm W x 152.4mm H x 101.6mm D)
Cartridge Holder:	5”W x 4.5”H x 2.2”D (127mm W x 114.3mm H x 55.9mm D)
Weight:	Printer (Base and Cartridge Holder): 2 lb 6 oz (38 oz) Tablet: 7.6 oz
Agency Certifications:	UL, UL-C, CE, FCC Class A
Works With:	AP360 and AP362 Label Applicators



사용자 매뉴얼

ap-code_manual.pdf

3.28MB
