CITIZEN 바코드라벨프린터 CL-S700 III 옵션 인터페이스 SERIAL 카드 설치하는 방법을 알아보겠습니다.

* 다른 옵션 인터페이스 카드 설치하는 방식도 같습니다.

CITIZEN 바코드 라벨프린터 CL-S700 III 는 CL-S700 II 에서 제공하던 기본인터페이스에서 많이 사용하지 않는 LPT 와 RS-232C 포트는 없애는 대신 많이 사용하는 Ethernet 포트를 추가 했습니다.

CL-S700 II 는 LPT, RS-232C, USB 포트가 기본 제공되고 CL-S700 III 는 USB, Ethernet 단자가 기본 제공 됩니다. LPT 또는 RS-232C 포트가 필요한 경우는 옵션으로 제공하는 인터페이스 카드를 장착해야 합니다.

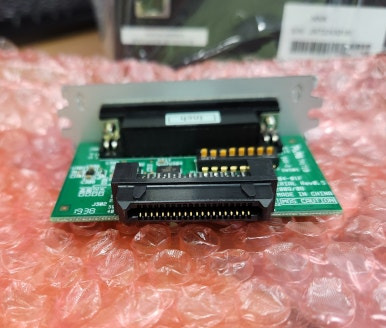

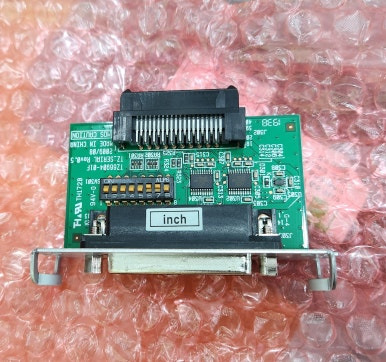

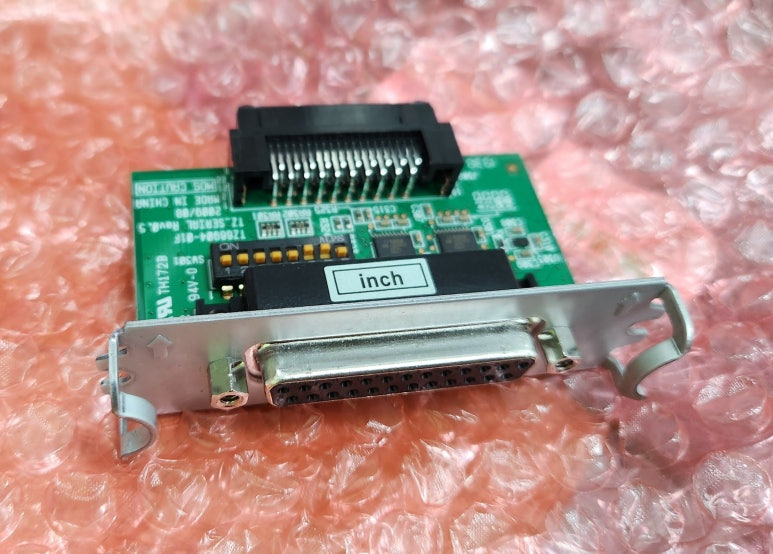

RS-232C 인터페이스 카드는 사진과 같습니다.

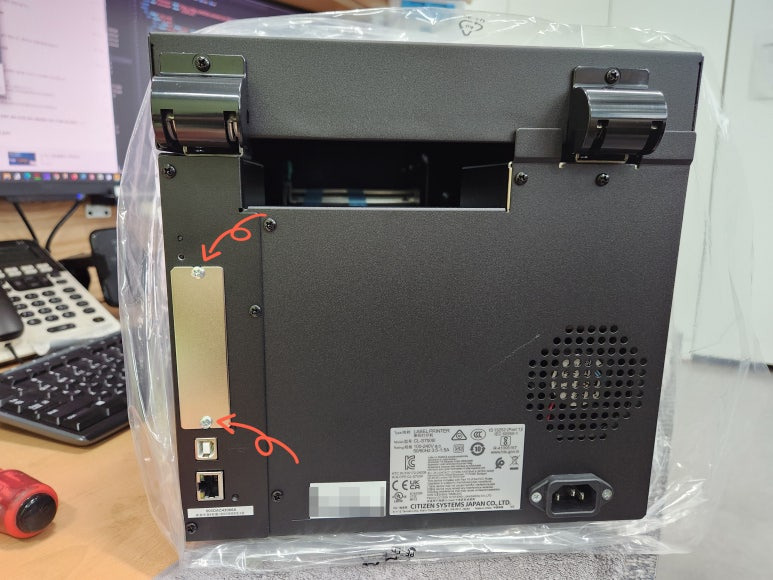

CL-S700 III 프린터 뒷면에 있는 옵션 장착 슬롯 커버를 제거 해야 합니다.

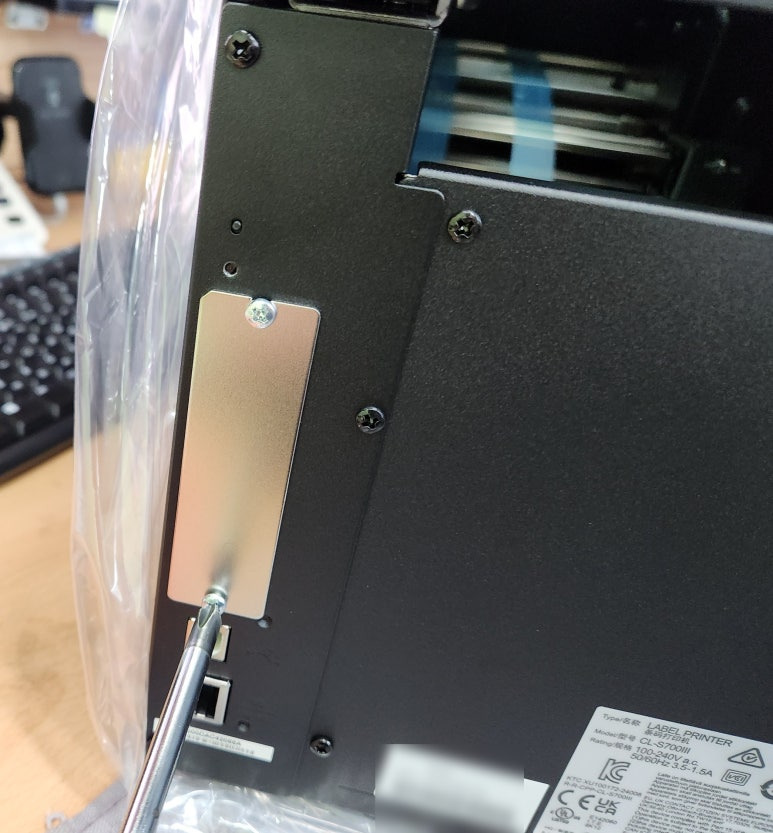

커버를 고정하고 있는 볼트 2개를 십자드라이버로 제거합니다.

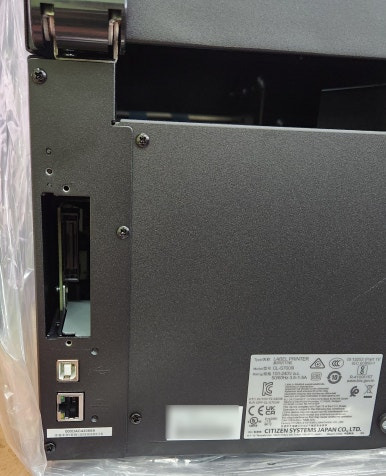

옵션 장착 슬롯 커버를 제거하면 안쪽에 카드를 장착하는 단자가 보입니다.

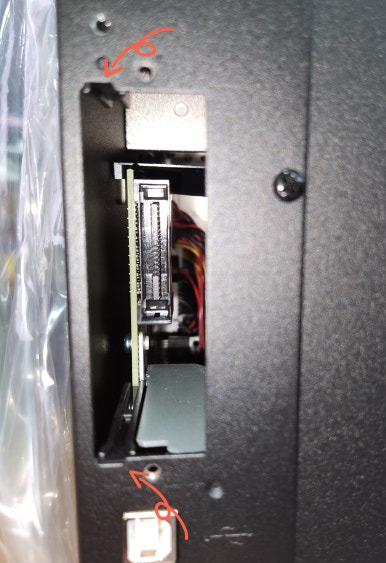

슬롯 좌측 상,하단에는 PCB 기판 방향이 맞지 않으면 장착할 수 없도록 가이드 홈이 있습니다.

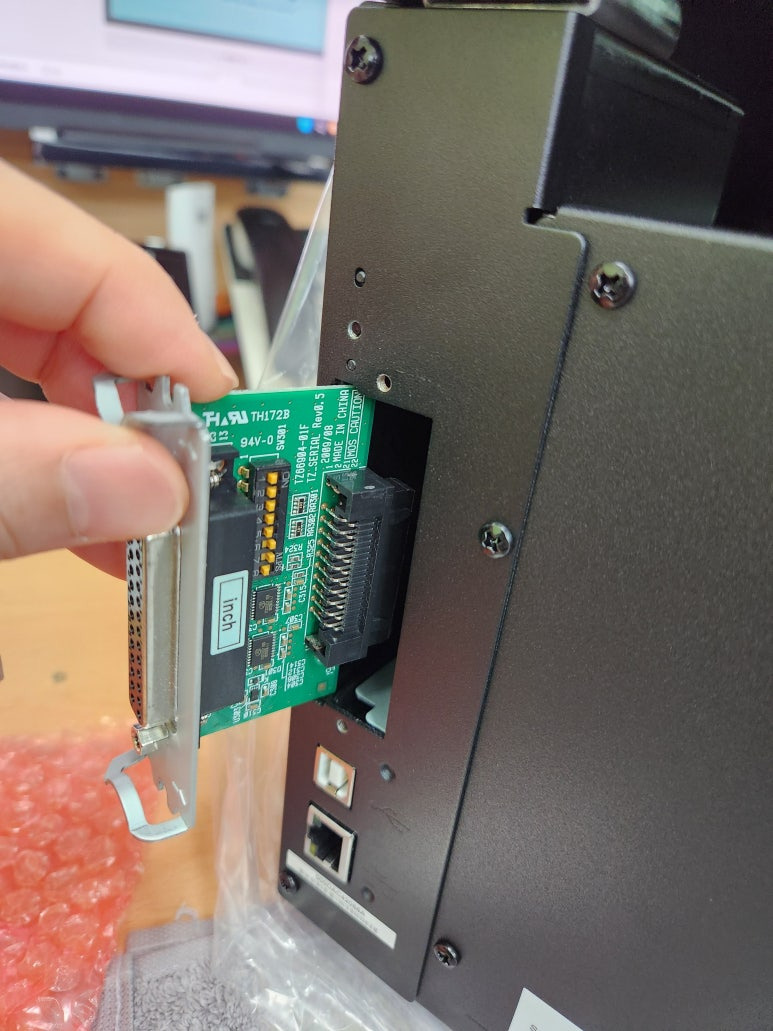

시리얼 인터페이스 카드를 PCB 판 가이드 홈에 맞추고 끝까지 들어갈때 까지 밀어 넣습니다.

볼트 2개를 십자드라이버로 채결하여 고정하면 인터페이스 카드 장착이 끝납니다.

옵션으로 추가할 수 있는 여러가지 다른 인터페이스 카드도 동일한 방식으로 장착하면 됩니다.

참 쉽죠~
